医療ガス圧力調整器 HG160 Series

医療2段

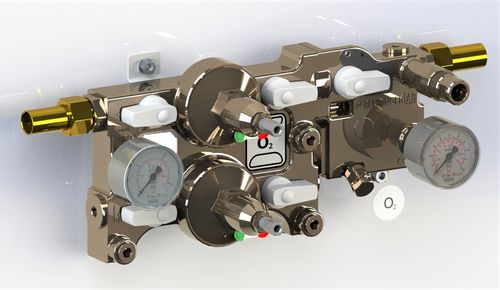

ユニットは、化学的にニッケルメッキされた2つの真鍮鋳物でできており、一方はレギュレーター本体、もう一方はゾーン遮断弁の鋳物です。レギュレーター本体には、2つの減圧ラインがあり、その入口と出口にある2つのボールバルブ、4つのボールバルブを通して、EURO/Aレギュレーターがバイパスで接続されています。圧力計はレギュレータの上流側のシステム圧力を測定します。レギュレータ本体の出口にあるエリアバルブは、入口側にガスを遮断するボールバルブがあり、バルブの開閉状態を読み取る近接センサー用のフィッティングと電気接点付きの緊急ソケットおよび圧力計が設置されています。すべてのバルブシートと圧力計には、サービス時のガス漏れを防ぐための逆止弁が取り付けられています。入口と出口の接続には、Ø16mmの溶接パイプが使用されています。エリアバルブ内蔵の2段目ユニットを病室外のフィルター室に設置すると、遮断モジュールとして機能するため、火災遮断弁、調整モジュール、ゾーン遮断弁の3つの機能を満たすことができ、設置時の時間短縮と建築工事の低減に大きく貢献します。 N.レギュレーター本体は、CW614N鋳物、化学ニッケルメッキ真鍮製です。 N.鋳造CW614N化学ニッケルメッキ真鍮製ゾーンシャットオフバルブボディ1個。 N.溶接されたØ16mmパイプインレットコネクション1つ。 N.溶接されたØ16mmパイプアウトレット接続口1つ。 N.ステンレス製フィルター1個 N.各レギュレータの上流側に逆止弁付きシャットオフバルブ2個。 N.各レギュレータの下流側に逆止弁付きのシャットオフバルブ2個。 N.逆止弁付きゾーンシャットオフボールバルブ1個.
