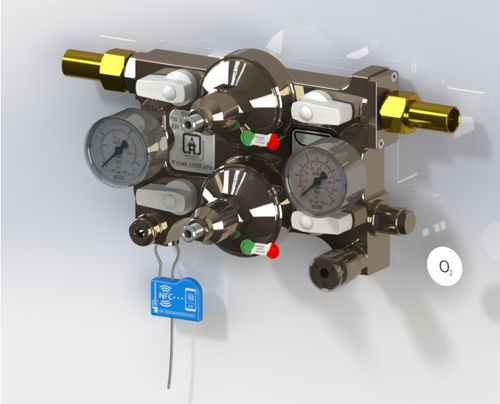

レギュレーター本体には、2つのEURO/Mレギュレーターを備えた2つの減圧ラインがあり、入口と出口に2つずつ、計4つのボールバルブを介してバイパス接続されています。1つの圧力計でレギュレーターの上流側の圧力を測定し、電気接点付きのもう1つの圧力計で出口側の圧力を測定します。すべてのバルブシートと圧力計には逆止弁が付いており、整備時のガス漏れを防ぎます。入口と出口の接続には、Ø16 mmの溶接パイプが使用されています。入口と出口の接続にはØ16 mmの溶接パイプが使用されています。
構成部品
N.鋳造CW614N化学ニッケルメッキ真鍮製レギュレーター本体1個
N.Ø16mmウェルドオン・パイプ入口接続口1個
N. Ø16 mm溶接式パイプ出口接続口1個
N.ステンレス製フィルター
N.各レギュレーターの上流側に逆止弁付きシャットオフバルブ2個。
N.各レギュレーターの下流側に逆止弁付きシャットオフバルブ2個
N.非常用ガス専用ソケット1個
N.物理的遮断用ブロック1個
N.システム圧力を表示する圧力計 1 個、範囲 0-16bar、クラス 2.5.
N.出口圧力測定用接点付き圧力計1個、範囲0-16 bar、しきい値3.8 barと5.6 bar、クラス2.5。
ステンレス製スプリング。
EPDM PEROX膜。
VULKOLLANレギュレーターシートリング。
EPDM PEROX Oリング。
---
