移動式発電機用絶縁監視装置
絶縁監視と遮断による保護分離
IEC 60364-5-55およびIEC 61557-8に準拠
2つの応答値を個別に設定可能
多機能な液晶ディスプレイ

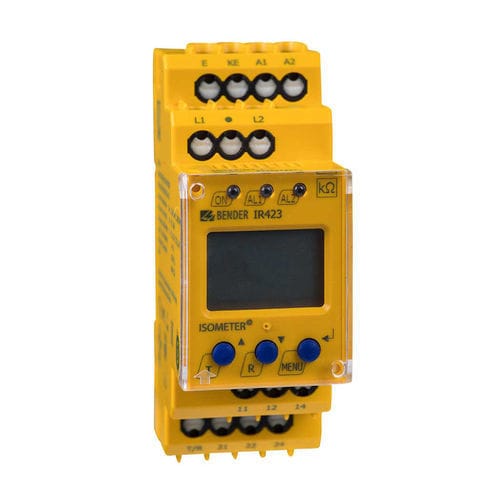

IR423シリーズのISOMETER®は、IEC 60364-5-551 / DIN VDE 0100-551 (VDE 0100-551)に準拠した移動式発電機から供給されるアースに対して0~300 Vの非アース型ACシステムの絶縁抵抗RFを監視するために設計されています。IR423は、動作周波数が30Hz以上のACシステム、およびDC回路が直接接続されたACシステムに適しています。最大許容システム漏れ容量Cemaxは5Fです。
移動式発電機用絶縁監視 AC 0~300 V
絶縁監視と遮断による電気的分離による保護
高い機械的ストレスに対する保護用バージョン "W"
個別に調整可能な2つの応答値
接続監視システム/アース
パワーオンLED、アラームLEDアラーム1、アラーム2
内部/外部テスト/リセットボタン
2つの独立したアラームリレー(それぞれ1つのチェンジオーバー接点)
N/OまたはN/C動作、選択可能
フォルトメモリ動作、選択可能
自動アラームによるセルフモニタリング
多機能液晶ディスプレイ
応答遅延時間の調整可能
2モジュール式筐体 (36 mm)
プッシュワイヤー端子 (1接続につき2端子)
---
