ACおよびDCのITシステム用絶縁監視装置
EN 50155に準拠した鉄道車両内のアプリケーション制御回路
50 Hzまたは60 Hzの絶縁インピーダンスの測定(Zモード
最大300μFまでのシステム漏れ容量に自動適応
公称システム電圧(RMS)の測定(不足電圧および過電圧の検出付き

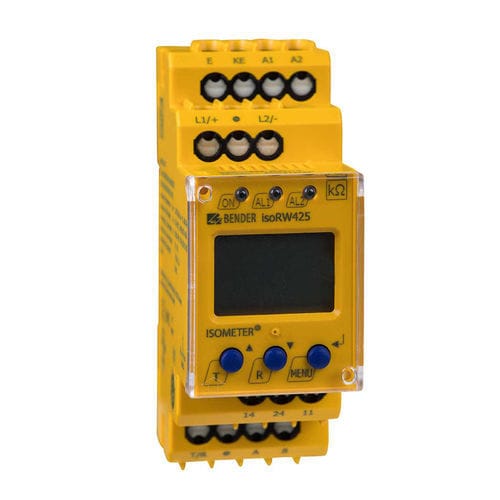

ISOMETER®は、3(N)AC、AC、AC/DCまたはDC 0~440Vの公称システム電圧のAC/DC主回路(ITシステム)の絶縁抵抗(Rモード)または絶縁インピーダンス(Zモード)を監視します。電源電圧が独立しているため、無通電のシステムも監視することができます。最大許容システムリーク容量Ceは,Rモードで300μF,Zモードで1μFです。
3(N)AC、ACおよびDCシステム(ITシステム)の絶縁抵抗(Rモード)または絶縁インピーダンス(Zモード)をギャラップ式で監視することができます。
電気的に接続された整流器またはインバータを持つDCシステム(ITシステム)の絶縁抵抗(Rモード)または絶縁インピーダンス(Zモード)を監視する。
50 Hzまたは60 Hzの絶縁インピーダンス(Zモード)
公称システム電圧(RMS)の測定(不足電圧および過電圧の検出付き
対地間DC電圧の測定(L+/PEおよびL-/PE)
Rモードで300μF、Zモードで1μFまでのシステムリーク容量に自動適応
接続監視による自動デバイスセルフ・テスト
起動遅延、応答遅延、解除遅延を選択可能
1〜990 kΩの2つの応答範囲(アラーム1、アラーム2)を個別に調整可能
---
