VDE-AR-E 2510-2に準拠した定置用エネルギー貯蔵システム用(アプリケーション)
製品規格IEC 61557-8に準拠した絶縁監視装置
VDE-AR-E 2510-2の勧告に従ったプリセット応答値
多機能液晶ディスプレイ

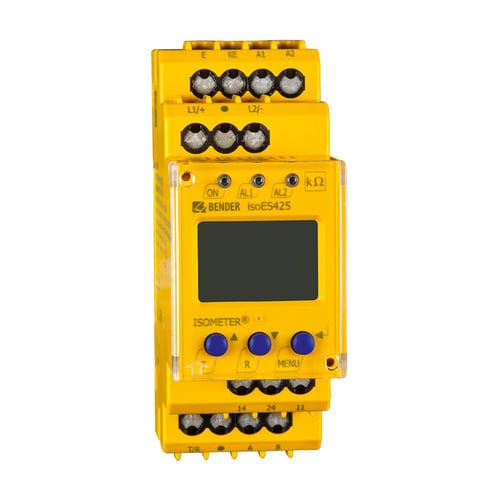

ISOMETER® isoES425は、AC/DC400Vまでの蓄電デバイスのAC、AC/DC、DCシステム(ITシステム)の未開封の絶縁抵抗を監視する装置です。
AC/DCシステムに存在するDC供給部品は、動作特性に影響を与えません。isoES425は、ネットワーク動作中のアースへの接続を監視・表示するために使用されます。絶縁システムとして運用される場合、isoES425は絶縁システム(ITシステム)の監視を引き継ぎます。
非電化システムの絶縁監視 AC/DC
低電圧および過電圧検出による主電源電圧の測定(r.m.s.)。
対地間直流電圧の測定(L1+/PEおよびL2-/PE)
最大100μFまでのシステムリーク容量に自動対応
起動遅延、応答遅延、解除遅延を選択可能
2つの応答値範囲(1〜990 kΩ)を個別に調整可能(アラーム1、アラーム2
LED(AL1、AL2)、ディスプレイ、アラームリレー(K1、K2)によるアラーム表示
接続監視を伴う自動セルフテスト
リレーのN/C動作、N/O動作の選択可能
多機能LCDによる測定値表示
フォルトメモリの起動が可能
RS-485(電気的に絶縁)、以下のプロトコルを含む。
- BMSインターフェース(ベンダー測定器インターフェース):他のベンダーコンポーネントとのデータ交換用
- IsoData (連続データ出力用)
不正なパラメータ変更を防止するためのパスワード保護機能
---
