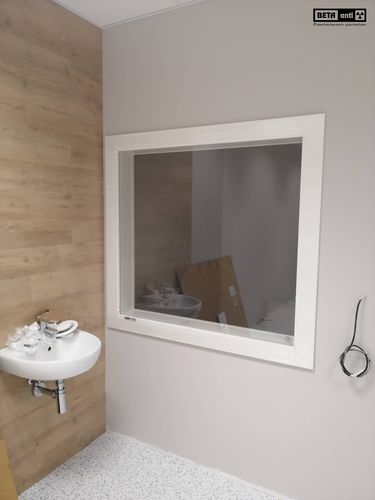

放射線防御用窓 SN

固定型

適切なサイズの保護窓を使用することで、X線室の正しい視野角と観察が可能になります。フレームに含まれるリードインサートは、保護ガラスと壁の間のコネクタとして機能するため、適切な放射線防護が保証されます。 アルミ構造、使用材料、フレームの色の選択により、X線検査室のどのような配置にも対応できます。保護ガラスは、Pb換算2.0mm（Pb換算2.5mm、3.0mmもあり）を標準とするオーダーメードタイプ（モジュール式）です。 壁の穴の準備 - 例 内寸法は、壁の穴の仕上がり寸法です。 L = 長さ H = 高さ P = 壁の最終的な厚さ（注文時に指定する） 測定方法 取り付けが必要なガラスを測定します。 例：ガラスは1200x800mm。穴の内寸はガラスのサイズより20mm大きくなければなりません。 長さ = 1220 mm H = 820 mm P = 正確な壁厚 追加情報 取り付け穴の周囲の壁はあらかじめ仕上げておく。上記の例のフレームの寸法は1364x964 mm。 グレージングが最大限の視界を確保できるよう、窓の位置と形式を正確に選択することが重要です。場合によっては、窓の形式と位置だけでなく、オペレーターが立ったり座ったりして作業することを考慮して、ベース-ガラス-床の高さも指定してください。
