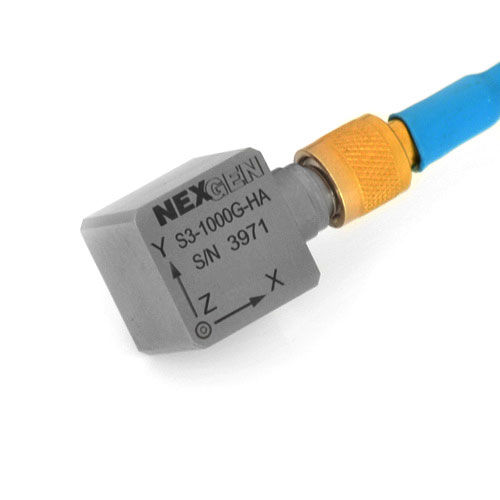

バイタル サインセンサー S3-1000G-HA

医療

高精度センサで、3軸による加速度計測用にすぐに使えるソリューションです。 加速度計 (±1000G) （S3-1000G-HA）加速度計は、範囲がACL300の100倍であるため、産業用振動によく使用されます。 独立した3軸‐x、y、z 可変的なフルスケール計測範囲（フルスケールの100％、30％、10％にてDataLINKのマネジメントソフトウェア内で調整） 3レベルの調整可能な周波数応答 各チャンネルに、ユーザが選択できるコーナー周波数を含む8次アンチエイリアシングフィルタ 抜群なノイズ性能のための低インピーダンス出力 通常の入力電源の要求 電子キャリブレーションにより、振動や経年への高い耐性 独立した小さな筐体に信号調節機器を入れ、加速度計プローブの最小化を実現 様々な種類のデータ取得システムとの容易なインタフェース 加速度計の両方のモデルの各チャネルには、ユーザーが選択可能なカットオフ周波数を備えた8次1.2楕円フィルターが取り付けられています。 これにより、通過帯域リップルとロールオフ急峻度の間の最適な妥協点が提供されます。 選択したコーナー周波数の1.2倍で60dBの除去が達成されます。 ACL300のフィルターには3つの値があり、S3-1000G-HAのフィルターには5つの値があります。 これらは、加速度計インターフェースユニット内に簡単なスイッチを配置することによって選択されます。 次の表は、ナイキストサンプリング定理に従ってアンチエイリアシングを回避するために、DataLINKまたはDataLOG内で設定可能なコーナー周波数と推奨されるサンプリング周波数を示しています。
