経済的で高性能な酸素・二酸化炭素分析計。
運動中の被験者の呼吸から呼吸までのサンプルを測定可能
プレゼンテーション

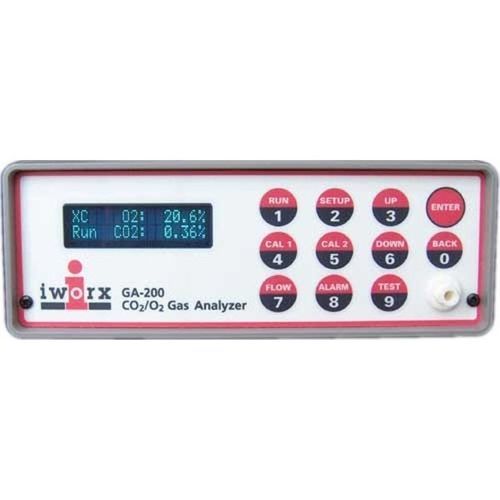

GA-200はガスサンプリングシステムとセンサーを一体化した分析計で、試料中の酸素と二酸化炭素の濃度を体積百分率で測定・表示します。試料中のガス濃度を表すこの方法は、体積百分率としても知られています。GA-200のサンプリングとセンシングシステムに加えて、ユニットのプログラミングと測定値の観察に使用される蛍光ディスプレイ、ユニットの操作と校正をプログラミングするためのキーパッド、IX-214のようなデータ記録ユニットに接続できるアナログ出力を備えています。
動作原理ガス中の酸素と二酸化炭素の濃度を測定する場合、サンプルはGA-200のフロントパネルにある入力ポートからサンプルセルを通り、ユニットのバックパネルにある排気ポートから送り出されます。気体サンプルは、センサーを汚染から保護する入力ポート上の外部フィルターと、測定値やユニットの校正に影響を与えるサンプル中の水分を除去するフィルター上のナフィオンチューブを通してユニットに取り込まれます。
レーザー技術
サンプルセル内のガスの酸素濃度は、レーザーダイオード吸収技術を用いて測定されます。酸素センサーのレーザーダイオードは、酸素に吸収される波長(760ナノメートル)の光を発生します。光はサンプルセルに送り込まれたガスを通過し、検出器の表面に照射されます。
---
