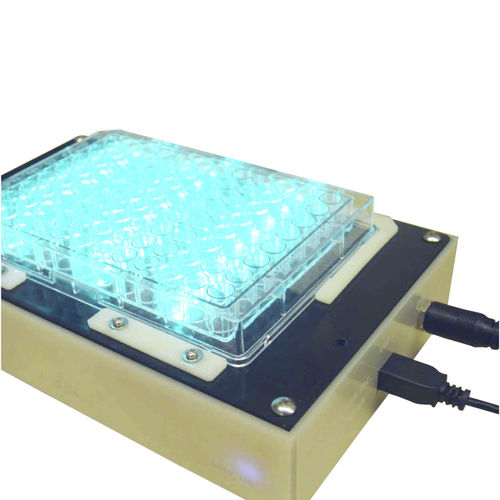

細胞培養用生体信号収集システム CIOS8

USB

養プレートを本装置に乗せるだけ！培養中の心筋細胞の活動を無染色かつ非侵襲に計測することが可能です。 計測結果はリアルタイムに波形表示され、ボタン1つで拍動周期と収縮時間を自動検出します。温度制御とプレート移動機構を内蔵。小型・軽量ですのでパーソナルユースに最適です。 使用例 培養心筋細胞の拍動数のカウント（染色なし） 培養心筋細胞の収縮時間の測定（染色なし） 電位感受性色素を用いた活動電位の簡易測定 iPS由来心筋細胞の分化の確認 新薬候補の心毒性試験 主な特長 蛍光色素や電極を使わずに心筋細胞の拍動と収縮時間を自動検出 内蔵の蛍光フィルターを使用すれば、Di-4-ANEPPSなどの膜電位感受性色素を用いた簡易膜電位測定も可能 計測の方法と原理 本装置の計測原理は非常にシンプルです。 試料の下面に配置された発光ダイオードにより試料を明るく斜照明します。 細胞活動は光散乱の変化を伴うことが、生物物理の光計測分野の研究者には良く知られており、心筋では収縮により比較的大きな信号であることは既知です。 その光散乱を反射成分として、フォトダイオードで受光し、変化成分だけを高倍率の増幅器で増幅し、抽出します。この信号をADCを介してデジタル処理回路に導き、極僅かな光学的な変化を数千～数万倍に拡大し、数値的処理を行うことで心筋活動として識別します。 本体部に光源、受光部、信号処理回路、温度制御ステージをすべて内蔵 電動ウエルプレートキャリア 主な仕様 品名 - 心筋細胞活動無染色計測装置 CIOS8（シオスエイト） 対応培養プレート - 96ウェル以下のサイズ（各社の細胞培養プレートに対応） 培養プレート移動機構 - 電動 温度制御 - 自動 検出項目 - 拍動数、収縮時間 インターフェース - USB2.0 制御用PC - Windows 7/10 64ビットOS推奨 推奨使用環境 - 温度範囲：20℃～30℃、湿度範囲：30～～80～ 寸法 - 幅 185mm x 奥行 115mm x 高さ 75mm 重量 - 約1kg 電源 - DC24V 1A x 2（本体用、ヒーター用）
