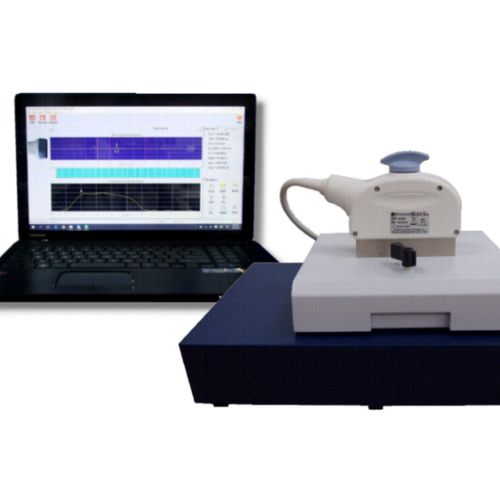

超音波トランスデューサ用分析装置 ProCheck SC5

卓上

ProCheck SC5 UTASの紹介 Broadsound ProCheck SC5JJ超音波トランスデューサ分析システム（UTAS）は、音響トランスデューサの研究開発、設計、製造、再試験、修理のための特殊測定装置です。特徴は以下の通り： A)以下の5つの測定を含む分析アプリ（アプリケーション）： 1.静電容量測定 2.軸特性ループ感度SLC測定 3.固有特性測定 4.最適駆動波形信号B(t)による伝送クロストーク測定 5.最適駆動波形信号£(t)によるエコー測定 B)B(t)ジェネレーター/レシーバーアプリ（アプリケーション） C)ピューザ／レシーバー・アプリ（アプリケーション） D)製品構成 E)イノベーター・ソフトウェア F)コンプライアンス A) 分析アプリ（アプリケーション） ProCheck SC5 UTASの解析アプリには5つの測定が含まれます。詳細については、添付ファイル「2018-09-29_Broadsound ProCheck SC5 UTAS_Analysis Apps.pdf」を参照し、その概要を以下に示します： 1.静電容量測定 トランスデューサー素子の静電容量、同軸ケーブルの静電容量、HVSW（高電圧スイッチ）ICの静電容量を含む各チャンネル/素子の合計静電容量CTを低周波数<30 kHzで測定します。 2.軸特性ループ感度SLC測定 2.1 軸方向距離Lに沿った特性ループ感度$lcの曲線を測定します。この曲線は、音響膜/音響レンズによって決定される音響ビームの遠視野領域におけるエレベーションフォーカスと発散を示します。
