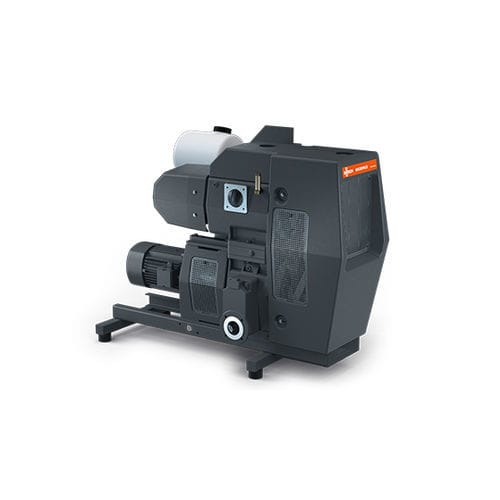

医療用真空ポンプ HUCKEPACK HO 0429 F

回転翼潤滑

耐久性に優れた構造 長い耐用年数、弾力性の高いベーン 潤滑オイルを循環させない貫流方式で、稼働の安定性を確保 効果的な冷却 カスタマイズ可能 Huckepackシリーズは、二段のワンス スルー オイル式ロータリーベーン真空ポンプです。 ポンプのステージは上下に重ねて配置され ています。第1圧縮ステージとなる上段のシリ ンダーはローターにベーンが6枚、第2圧縮ス テージとなる下段には5枚備わっています。 それぞれの圧縮ステージには、ローターが 偏心的に取り付けられています。ローター が回転すると、遠心力によりベーンがスラ イドしハウジングに押し付けられ、ベーンと ハウジングの間に空間を形成します。 この 空間に吸引されたガスが捕捉され、 ロータ ーの回転にともなって空間の容積が小さく なり、ガスが圧縮され、そのガスが第2圧縮 ステージへ運ばれます。第2ステージも同 様の原理で動作し、更に圧縮されます。 稼働の安定性と圧縮チャンバーの気密性 を確保するため、Huckepackシリーズは潤 滑用のオイルを循環させない貫流方式を 採用しています。
