医療弁 series PD

ソレノイド

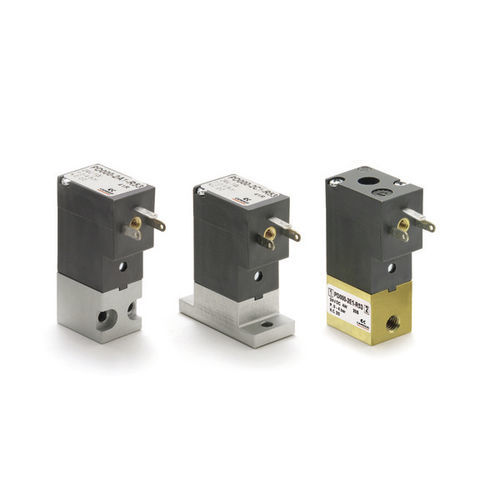

2/2方弁 - ノーマルクローズ（NC） PDシリーズ直動式ソレノイドバルブには2/2方弁ノーマルクローズ（NC）タイプがあります。空気圧インターフェースにより、マニホールドに水平または垂直に取り付けることができます。ネジ接続も可能です。 全てのシリーズPDソレノイドバルブは直流（DC）で供給されます。 交流（AC）で動作させるには、ブリッジ整流器付きコネクタ Mod.125-900. 技術的特徴 機能 2/2 NC 動作 直動式ポペット 空気圧接続 サブベース上 - M5ネジ オリフィス径 0.8 ... 2.5 mm 流量効率 kv (l/min) 0.39 ... 1.93 使用圧力 -0.9 ÷ 4 ... 12 bar 使用温度 0 ÷ 50 °C 媒体 フィルター付き空気、ISO 8573-1に準拠したクラス5.4.4（最大油粘度32 cSt）、不活性ガス - 液体（オンデマンド） 応答時間 (ISO 12238) <15 ms 設置方法 どの位置でも 媒体と接触する材料 本体 真鍮 - アルマイト - POM シール NBR - FKM - EPDM 内部部品 ステンレス鋼 電気的特徴 電圧 12 ... 24 V DC - その他の電圧もご要望に応じて対応可能 電圧許容差 1 および 2 W ±10% - 4 W ±5 消費電力 1 ... 4 W デューティ・サイクル ED 100％（1W および 2W） - ED 50％（4W） ED定義図参照 電気接続 工業用標準コネクター (9.4 mm) 保護等級 IP65 コネクター付き
