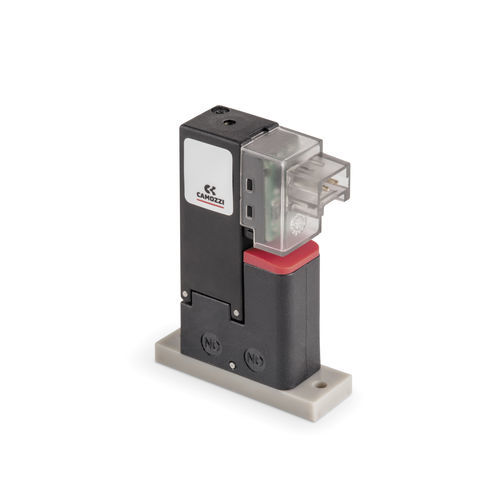

ソレノイド弁 Serie KDV

医療気体・液体液体分離

2/2方弁 - ノーマルクローズ（NC） 2/2方弁 - ノーマルオープン（NO） 3/2方弁 - ユニバーサル（UNI） KDV シリーズは、アグレッシブで高純度の液体やガス、または熱に敏感な流体などの重要な媒体を制御するために設計されたソレノイドバルブです。これらのバルブは、制御される媒体がバルブの内部機械部分と相互作用するのを防ぎます。オリフィスは、ソレノイドアクチュエーターによって動かされるメカニズムが作用する分離エレメントによって開閉されます。 特定のアプリケーションに最も適したモデルを選択するには、ボディとシールの利用可能な材料と媒体の化学的適合性を確認してください。 技術的特徴 機能 - 2/2 NC - 2/2 NO - 3/2 NC - 3/2 NO - 3/2 UNI 作動 - 流体分離膜による直接作動 空気圧接続 - サブベースまたはマニホールド用フランジ式 オリフィス径 - 0.8 ... 1.3 mm 流量係数 kv (l/min) - 0.2 ... 0.4 使用圧力 - 0.95 ... 2.0 bar 使用温度 - 0 ÷ 50 °C (FKM/EPDM) / 10 ÷ 50 °C (FFKM) 流体 - 接触材料に適合する不活性または腐食性の液体およびガス 応答時間 - ON ≤20 ms - OFF ≤20 ms 設置 - 任意の位置 接液材質 本体 - PEEK シール - FKM - EPDM - FFKM 電気的特徴 電圧 - 6 ... 24 V DC - その他の電圧もご要望に応じて対応可能 電圧許容差 - ±5 消費電力 - 4/1 W デューティ・サイクル - ED 100 電気接続 - コネクタ型式121-8... - 300 mm フライングリード 保護等級 - IP40 コネクター付き
