医療弁 series KLE

ソレノイド

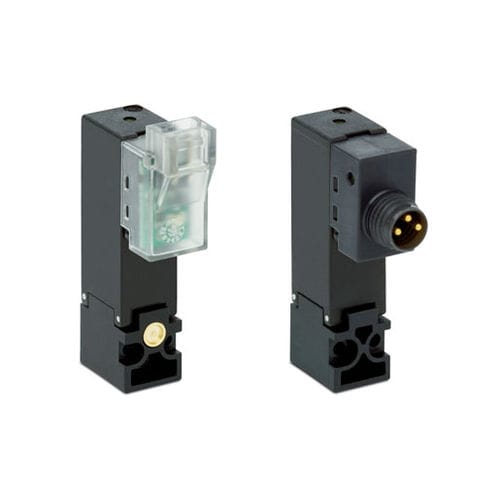

2/2ウェイ - ノーマルクローズ（NC） 3/2ウェイ-ノーマルクローズ（NC）およびノーマルオープン（NO） 3/2方弁 - ユニバーサル（UNI） KLEシリーズは、幅わずか10mmの小型ソレノイドバルブです。本体はマニホールドにもサブベースにも取り付けられるように設計されており、2方弁ノーマルクローズ、3方弁ノーマルクローズ、オープン、ユニバーサルバージョンがあります。長いコイルを使用することで、バルブの耐圧を高めることができます。 技術的特徴 機能 - 2/2 NC - 3/2 NC - 3/2 NO - 3/2 UNI 操作 - 直動式ポペット 空気圧接続 - サブベース上 オリフィス径 - 0.6 ... 1.6 mm 流量係数 kv (l/min) - 0.12 ... 0.50 使用圧力 - 0 ÷ 2 ...9 bar 使用温度 - 0 °C ～ 50 °C 流体 - フィルター付き圧縮空気、無潤滑、ISO 8573-1:2010クラス[3:4:3]準拠、不活性ガス 応答時間 - ON <10 ms - OFF <10 ms 手動オーバーライド - 単安定または双安定 - 3/2バージョンのみ 設置 - 任意の位置 媒体に接触する材料 本体 - PBT シール - FKM 内部部品 - ステンレススチール - 真鍮 電気的特徴 電圧 - 6 ... 24 V DC - その他の電圧もご要望に応じて対応可能 電圧許容差 - ±10 消費電力 - 1 W - 1.3/0.3 W - 4/1 W デューティ・サイクル - ED 100 電気接続 - コネクタ型式121-8... - M8コネクター mod.CS...（バルブのM8接続は極性反転に対応） 保護等級 - コネクター121-8...IP50 - M8コネクターでIP65
