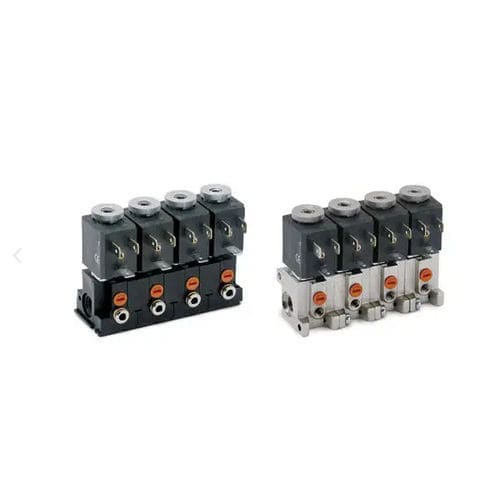

医療弁 series A

ソレノイド

2/2ウェイ - ノーマルクローズ（NC）およびノーマルオープン（NO） 3/2方弁 - ノーマルクローズ（NC）およびノーマルオープン（NO） シリーズAソレノイドバルブは直接操作タイプで、ドライエアーまたは潤滑エアーで使用できます。ノーマルクローズ（NC）またはノーマルオープン（NO）操作の2/2および3/2方弁があります。 以下の表に示すように、本体、ネジポート、オリフィスのタイプにより、異なるバージョンで供給されます。従って、様々な操作及び設置要件を満たすことができます。 ソレノイドは、バルブの加圧部分に干渉することなく、簡単かつ迅速に交換することができます。 同じ機械部品上で、異なるタイプのソレノイドを交換することができます。ソレノイドの選択は、消費と圧力の面で電磁弁の性能を決定します。 技術的特徴 機能 2/2 NC - 2/2 NO - 3/2 NC - 3/2 NO 作動 直動式ポペット 空気圧接続 M5、G1/8、R1/8ネジ - Ø4フィッティング - CNOMOおよびマニホールドインターフェース - Ø6バーブフィッティング オリフィス径 1.2 ... 2.5 mm 流量効率 kv (l/min) 0.62 ... 2.0 作動圧力 -0.9 ... 15 bar 動作温度 0 ÷ 60 °C (-20 °C 乾燥空気使用時) 媒体 ろ過空気、ISO 8573-1によるクラス5.4.4（最大油粘度32 cSt）、不活性ガス 応答時間 (ISO 12238) ON <15 ms - OFF <25 ms 取り付け 表を参照 どの位置でも 媒体と接触する材料 本体 ニッケルメッキ真鍮 - バーニッシュドブラス - PA6 - PBT シール HNBR、FKM 内部部品 ステンレス鋼 電気的特徴 電圧 12 ... 110 V DC - 24 ... 380 V AC 50/60 Hz 電圧許容差 ±10% (DC) / -15% ÷ +10% (AC) 消費電力 3...5W（DC）／3.5...7V（AC）
