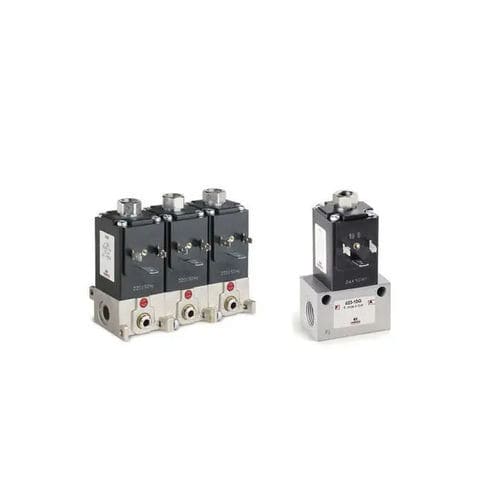

医療弁 Series 6

ソレノイド

2/2方弁 - ノーマルクローズ（NC） 3/2方弁 - ノーマルクローズ（NC）、ノーマルオープン（NO） シリーズ6ソレノイドバルブには、2/2方弁と3/2方弁があり、NCまたはNOのいずれかをお選びいただけます。 これらの直動式ソレノイドバルブは、潤滑の有無にかかわらず使用できます。 これらのバルブの本体は、単独でもマニホールドでも使用できます。 後者には、G1/8ネジポートまたは直径4のカートリッジ（2方弁のみG3/8）が内蔵されています。 技術的特徴 機能 - 2/2 NC - 3/2 NC - 3/2 NO 作動 - 直動ポペット式 空気圧接続 - G1/8、G3/8ネジ - ø4フィッティング - CNOMOインターフェース オリフィス径 - 2 ... 4 mm 流量係数 kv (l/min) - 1,2 ... 5,4 使用圧力 - 0 ÷ 4 ... 15 bar 使用温度 - 0 ÷ 60 °C (FKMシール) / -50 ÷ 50 °C (NBRシール) 流体 - ISO 8573-1:2010に準拠したフィルタード・エア・クラス [5:4:4]（-50℃仕様の場合は[5:1:4]）（最大油粘度32 cSt）、不活性ガス 応答時間 - ON <15 ms - OFF <15 ms 手動オーバーライド - 表を参照 設置 - 任意の位置 媒体と接触する材料 本体 - ニッケルメッキ真鍮 - アルマイト処理アルミニウム シール - FKM（-50℃の場合はNBR） 内部部品 - ステンレス鋼 電気的特徴 電圧 - 12 ... 110 V DC - 24 ... 230 V AC 50/60 Hz 電圧許容差 - ±10% (DC) - +10% ÷ -15% (AC) 消費電力 - 10 W（DC） - 19 VA（INRUSH AC）、12 VA（HOLDING AC） デューティ・サイクル - ED 100 絶縁クラス - H (180°C) 電気接続 - コネクター DIN EN 175 301-803-A 保護等級 - IP65 コネクター付き
