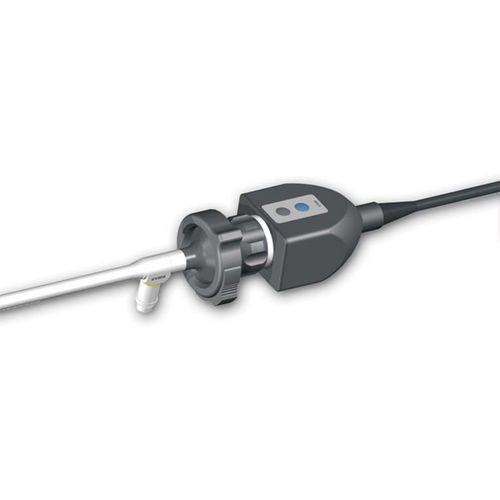

内視鏡用カメラヘッド Videokymograph 2156

デジタルアナログCCD

ビデオキモグラフィーとは、音声障害における声帯の振動を明らかにするための高速医用画像診断法です。ビデオキモグラフィーIIは、その第2世代の製品です。デュアルCCD構造を採用することで、キモグラフ画像だけでなく、内視鏡を任意の位置に誘導するための構造画像も同時に提供します。カイモグラフィー画像は毎秒7200ラインと高速で、声帯の規則的、不規則的な振動を調査するのに十分な速度を持っています。 喉頭鏡とキモグラフの同時撮影 2つの画像を同時に1つの画面に表示します。左側が喉頭鏡画像、右側がキモグラフィー画像です。喉頭鏡画像上の白線は、キモグラムの走査位置を示しています。 高い時間分解能と空間分解能 キモグラム画像の最大空間解像度は625ピクセル、時間解像度は7200本/秒です。 後処理を必要としないリアルタイムイメージング 後処理のための待ち時間がなく、標準的なビデオモニターで直接画像を可視化できるため、検査時間を大幅に短縮できます。 標準的なビデオシステムで途切れることのないカイモグラム 標準的なビデオシステムにおいて、声帯振動の連続的なキモグラムを、垂直ブランキングによって中断されることなく、キモグラム画像シーケンスから取得することが可能です。 アナログおよびデジタルビデオ出力 アナログ出力は、PALまたはNTSCの標準信号で、標準的なビデオモニターやビデオレコーダーに使用できます。デジタルビデオ出力は、定量的な分析に必要な生のデジタルビデオデータを提供します。
