スライド式パネル 102.08

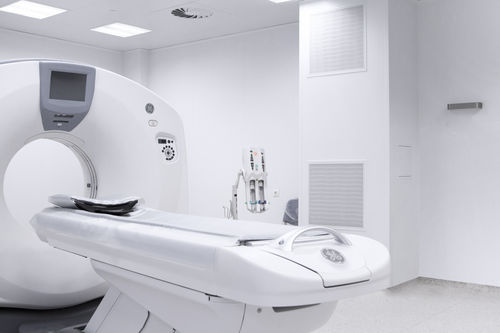

X線仕切り板は、X線に対してクリーンな作業場やエリアを構築するための主要な要素です。 標準的なパーティションパネルと外観は変わりません。パネル同士はスライド式で接続され、パネルの接合部にはシールドコネクティングリードインサートが挿入され、パネル接合部とシールドエレメントが完全に重なります。 遮蔽用リード線の厚さは、各国の放射線防護に関する施行規則に基づく放射線の最適化および放射線の制限に基づいて、常に設計者が決定する。 遮蔽用リード挿入部の厚さ 1 mm 1.5 mm 2 mm 3mm パネル厚さ 100mm 120mm 60mm 80 mm パネル幅W 幅 - 値 500 mm - リードインサートの厚さ 1; 1.5; 2 and 3 700 mm - リードインサート1; 1.5 および 2の厚さ 900 mm - リードインサート1および1.5の厚さ S2 1および1.5の場合： W - 寸法範囲に応じた幅（mm） 推奨寸法。 - 最大900 mm S2 2の場合：W - 寸法範囲に応じたmm単位の幅 好適な寸法：最大900 mm S2 2の場合：W - 寸法範囲に応じたmm単位の幅 好適な寸法：最大900 mm - max.700 mmS2 3用: W - 寸法範囲に応じたmm単位の幅好ましい寸法:- max.500 mm厚さ2mmおよび3mmのシールドインサートの場合、最大幅は800mmです。パネル寸法は、最小300mm、最大1190mmまで注文可能です。W - 寸法範囲500、700、900mmに応じた幅（mm）。 パネル高さ H 2550 mm 2750 mm 3050 mm H - 寸法範囲に応じた高さ（mm）。好ましい寸法 2550, 2750, 3050 mm, 最小寸法 300 mm, 最大寸法 4000 mm.
