手頃な価格、簡単な試運転、短い納期により、迅速な試験生産を迅速かつスムーズに開始できます。
LFDA-1を使用すれば、クリーンルームの設置面積を2.5 m² (26 f²)未満に抑えながら、毎分最大24個の部品を生産することができます。

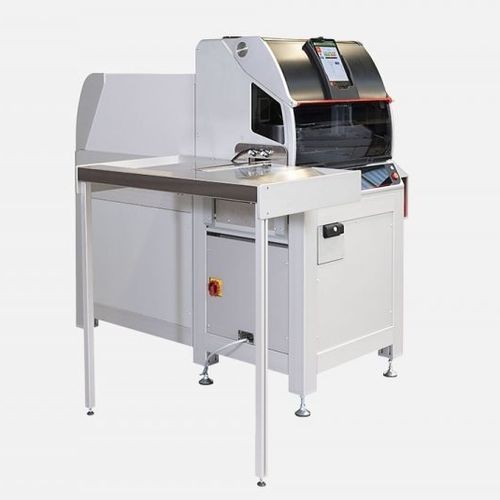

ラテラルフロー装置用組立システム
最大20個/分
モジュラー統合
手頃な価格
簡単な試運転
短納期
システムレイアウト
カセット下部と上部の手動供給
自動ストリップカット&プレース - ロボットがトッププラスチックを配置
カセットプレスと品質管理
機能説明
カセットのボトムとトップは、オペレーターが手動でコンベヤーに供給します。
ストリップカッターがストリップをカットし、品質を検査します。
スカラロボットがカセットボトムにストリップをセットする。
ビジョンシステムがストリップの方向を検査する。
ロボットがトップカセットをボトムにセットする。
プレスユニットがカセット上部と下部を閉じます。
品質管理ユニットが完成品の最終検査を行います。
品質が承認された製品は、すぐに使用できます。
不合格品は不合格箱に落とされます。
処理能力
最大20ppm(機械構成による
カードインフィード
自動ストリップカット、ラミネートカード用マガジンバッファ
カード長さ
300-500 mm
ストリップ長
40 - 98 mm
インフィード
ボトムおよびカバー手動送り
プラスチック部品
幅 15 - 40 mm
長さ 50 - 110 mm
オプション機能
ストリップ幅QC
バッドマーク自動リジェクト
プレス力調整可能 0-1000 N
プレス中のプレス高さ測定機能内蔵
---
