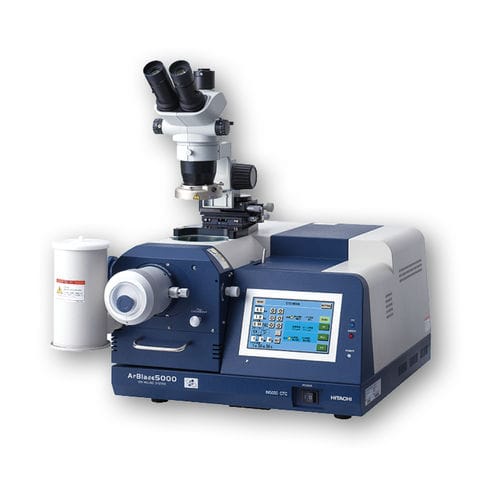

自動サンプル準備システム ArBlade 5000

電子顕微鏡用冷却イオンビームミリング

電子顕微鏡用の非常に高品質な断面試料や平面試料を作製するための最先端の広イオンビームシステム。 特徴 断面ミリングレート1mm/時間*1 ArBlade 5000は、2倍のミリングレートを持つ高速ミリングArイオンガンを搭載し、最先端の性能を発揮することで、断面加工にかかる時間を大幅に短縮します。 断面幅8 mmまで対応！ 電子デバイスのような大面積加工が要求される用途に対応するため、画期的な断面加工ホルダーを開発しました。 大面積断面加工例 (加工物：電子部品、加工時間：5時間） ハイブリッドモデル：デュアルミーリング構成可能 新しいイオンミリングシステムは、最も複雑なアプリケーションのニーズに対応するために、断面ミリングモードと平面ミリングモードの両方を備えています。 ArBlade 5000システムは、複数のホルダを備え、幅広い用途に対応します。 冷却ユニット ArBlade 5000の極低温バージョンは、サンプル処理中に断面ミリングステージをアクティブに冷却します。断面ステージに接続された内蔵液体窒素デュワーが、イオンビームミリング中に発生する熱をシールドマスクとサンプルから効果的に除去します。 - デジタルCryo Temperature Control (CTC)ユニットにより、オペレーターはヒーターとセンサーをクロスセクションシールドマスクに直接配置することで、希望する冷却温度を設定することができ、希望するプロセス温度を正確に維持することができます。 - クライオミリングの終了時には、氷の形成を避けるため、試料ステージを室温まで穏やかに温めます。
