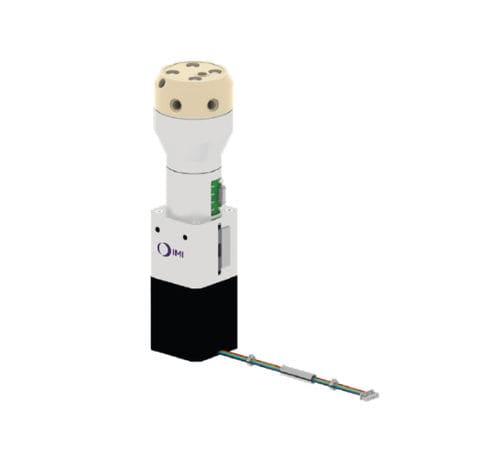

医療弁 VD08042PKPKPK0390

ロータリー

- 定格 269 bar (3,900 psi) - アブソリュート・エンコーダーによる高精度位置検出 - 遊星歯車装置付きステッピングモーター - 高性能でコストパフォーマンスが高い - 省スペースで複雑さを軽減 - 実績のある堅牢な設計 タイプ 8ポート4ポジションバルブ 定格圧力 269 bar (3,900 psi) ポートのネジ山 1/4-28 UNF-2B フィッティング・タイプ フラット 電源要件 1.26A 24V 変速比 18.3:1 モーター仕様 2相、ステップ角1.8 コネクター モレックス0151340606 通信プロトコル RS-485 寸法 高さ：180.9mm（7.125インチ） 幅：42.1 mm（1.66インチ） 奥行き：42.1 mm（1.66インチ） 流路径 1.0 mm（0.04インチ） ポート間容量 P1: (1-2) 28.9 μL、(3-4) 32.5 μL、(7-8) 35.4 μL P2：（1-7）36.3μL、（2-3）32.4μL、（4-5）31.6μL P3：（1-2）30.1μL、（3-4）32.2μL、（5-7）38.9μL P4：（1-5）32.6μL、（2-6）31.6μL ステーターポート容量 ポート1：10.7μL、ポート2：10.3μL、 ポート3：12.7μL、ポート4：10.5μL、 ポート5：10.3μL、ポート6：10.8μL、 ポート7：14.7μL、ポート8： 9.9 μL シール量 ポート1：2.6μL、ポート2：3.7μL、 ポート3：2.9μL、ポート4：3.6μL、 ポート5：4.6μL、ポート6：5.1μL、 ポート7：4.9μL、ポート8：2.6μL ローターチャンネル容積 (1）1.6μL、（2）2.8μL、（3）1.7μL、 (4) 3.4 μL, (5) 2.6 μL, (6) 2.6 μL、 (7) 4.4 μL 重量 0.56 kg（1.24 ポンド） 動作温度 +4 ... +80°C (+39 ... +176°F) 保管温度 -30 ... +80°C (-86 ... +176°F) 保管湿度 < 湿度95%以下（結露しないこと スイッチング時間 < 0,25s 接液材料 ステーターPEEK ローターPEEK シールPEEK コンプライアンス RoHS、REACH
