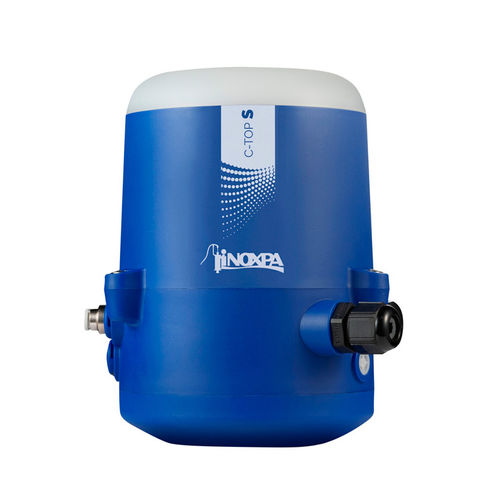

プロセス制御装置 C-TOP S

バルブ用電子

C-TOP Sコントロールユニットは、INOXPAのあらゆるアクチュエータに対応し、空気圧駆動のプロセスバルブを効率的かつ個別に自動化します。バタフライバルブ、ボールバルブ、ダイヤフラムバルブ、シングルシートまたはダブルシートバルブなどです。 動作原理 コントロールユニットには、複数のホールセンサーで構成されたリニア検出電子モジュールが搭載されています。 PLCシステムは、ユニットの電子モジュールを介して電磁弁に信号を送り、メインバルブを制御・操作します。同時に、電子モジュールはPLCに戻り信号を送り、バルブの現在位置を示します。 C-TOP Sは電子モジュールのボタンを使って設定します。 各バルブ位置の特定の色が点灯し、バルブの現在の状態を常に示します。ユニットのカラーライトは、電子モジュールにもあるDIPスイッチを使って設定できます。 デザインと機能 C-TOP S は、バルブのアクチュエータ上部に簡単に取り付けることができます。 AUTOTUNE モードにより、迅速で簡単な設定が可能です。 ホールセンサーによるライン検出。 最大3つの電磁弁を使用可能。単動形調節弁には1個、複動形調節弁には2個、混合形調節弁には3個の電磁弁が必要です。 外部センサー接続可能。 バルブの状態を示すライトの360°ビュー。 材質 プラスチック部品 PA6 ナットとボルト A2 ガスケット NBR 空気圧接続部 ニッケルメッキ真鍮
