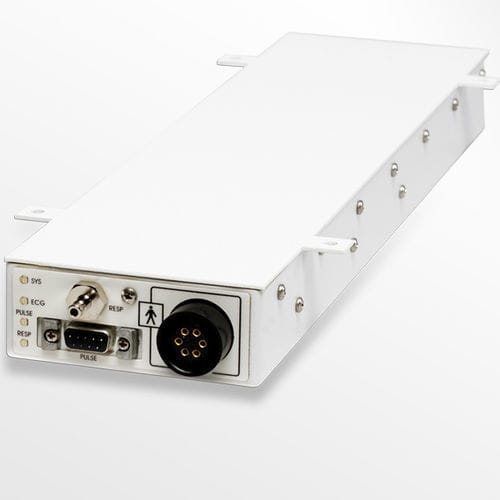

ECGマルチパラメーターモニターモジュール PAM-200

一体型

PAMモジュールは、MRI環境で使用するための正確なゲーティングトリガーを提供する組込み型インスツルメンテーションパックです。PAM-200は、ECG収集、パルス収集のための光プレチスモグラフ、呼吸収集のための空気圧式呼吸パッドで構成される完全なソリューションです。 ECG患者計測 PAMは、右腕、左腕、右脚、左脚の4つのリード構成を利用します。右脚が基準リードで、右腕、左腕、左脚がアクティブリードとなります。PAMは、2つの同時ベクトルを提供する。最初のベクトルは、右腕と左脚です。2番目のベクトルは、右脚と左脚です。この2つのベクトルは互いに直交しており、磁気勾配の影響を受けにくいベクトルになります。 呼吸の取得 PAMは、呼吸時の胸部の膨張に反応する空気圧技術を利用しています。発泡スチロールを詰めたベローズをストラップで患者に装着し、胸が動いてベローズを圧縮すると、ベローズ内の空気圧が変化します。内部の発泡体は、ベローズを圧縮前の状態に戻すためのバネ作用を発揮する。ベローズはPAMシステムモジュールに柔軟なプラスチックチューブで取り付けられており、電気的な接続はされていない。ベローズは、胸の動きの圧縮作用を助ける硬いバッキングを有する。正圧（呼気）により、正方向の信号が発生します。呼吸信号はデジタルストリームでコンソールコンピュータに送信されますが、PAMはガントリーまたはマグネットハウジングに配置されるLEDバーインジケータを駆動するためのアナログ信号のためのプロビジョニングを備えています。
