圧力センサー ME504

医療

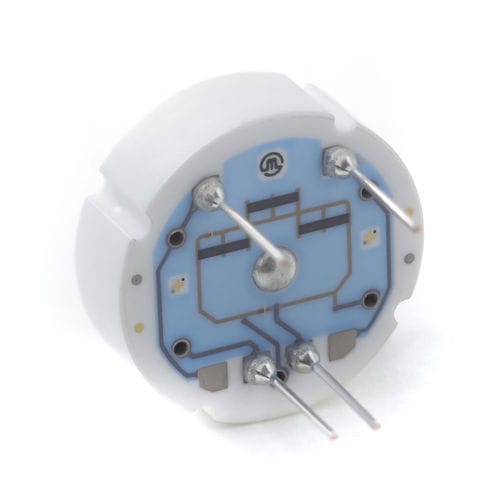

フラッシュマウント型、mV/V、圧力センサ メタルックス社製フラッシュマウント型ピエゾ抵抗圧力センサ me504 は、ゲージ圧、絶対圧、密閉型ゲージ圧の測定に使用されます。高信頼性の差動式mV/V補償型圧力センサです。PCBへの組み込みが容易な信号コンディショニング用 Metallux ME504圧力センサは、セラミックベースプレートとフラッシュダイアフラムで構成され、ピエゾ抵抗の原理に従って動作します。ホイートストンブリッジは、フラッシュセラミックダイアフラムの片面にスクリーン印刷されており、センサ本体に接着されています。ブリッジは空洞が作られた内部を向いており、ダイアフラムの反対側は測定される媒体に直接触れることができるようになっている。 Al2O3セラミックは優れた耐薬品性（腐食性ガス、ほとんどの溶剤、酸など）を持っているため、通常、追加の保護は必要ありません。センサー本体には、ご要望に応じてシグナルコンディショニング用PCBを簡単に取り付けられるよう、レイアウトが最適化されています。 Metallux ME504センサは、レーザー調整可能なPTC抵抗器によって熱補償されており、セラミックを使用することによって、測定範囲全体にわたって高い直線性を確保し、ヒステリシスの影響を最小限に抑えています。
