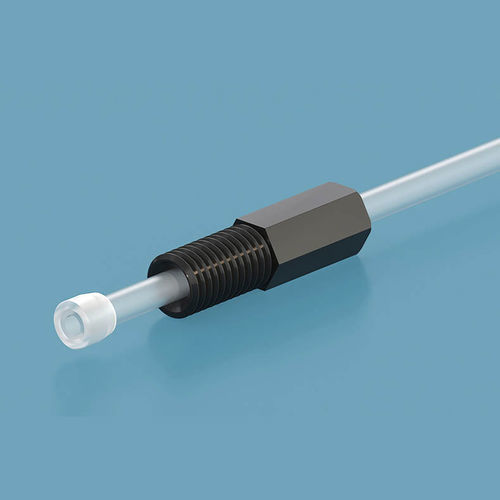

医療機器用フィッティング WF06EL-28S-Black

ねじれ防止フランジレス継手は、ナットとフェルールが1対1になっており、ナットのねじれ時にチューブを所定の位置に保つことができます。継手のねじれや緩みをなくし、振動があってもチューブをしっかりと固定することができます。 アンチツイストフランジレス継手は、工具なしで使用でき、経済的で耐久性のあるエルボねじの標準継手です。ナットとフェルールをチューブに取り付け、接続部にねじ込むだけです。 アンチツイストフランジレス継手は、耐薬品性、耐薬品性に優れ、ナットはPPS製、フェルールはETFE製です。アンチツイストフランジレス継手は素早く簡単に取り付けられます。外径1.6/2.0/2.5/3.0/3.2mmの5サイズからお選びいただけます。 反ねじれフランジレス継手のアプリケーションノート 1.継手を接続する前に、チューブの端がきれいで、四角く、バリのないカットになっていることを確認してください。これは非常に重要なことで、四角くカットすることで、チューブが相手ポートの底に完全に接触するようになります。チューブの適切な切断を怠ると、デッド・ボリュームが生じ、フロンテ ィング、テーリング、ブロードニングなどのピーク歪みの原因となります。 2.アンチ・ツイスト・フランジレス・フィッティングの 取り付け手順 a.クリーン・カットしたチューブの端から少なくとも3/16" (4.7625mm) の位置で、ナット、フェルールの順にスライドさせます。 b.チューブが底をつくまでポートに押し込みながら、アセンブ リをレシーブ・ポートに挿入する。 c.ナットがポートにぴったりとはまるまで指で締めます。 d.分解後、次のアセンブリーや接続の際には、フェルールを交換する。
