測定範囲
0〜0.035... 2bar
出力タイプ
デジタル温度
範囲 [C
-40〜+85
マウントスタイル
SMD
サプライヤー
ピワトロン
圧力タイプ
ゲージ、真空、差動
供給電圧 [V]
2... 3.6
温度補償
あり
圧力ポートアキシャルポート、デュアルポート
アプリケーション情報
一般

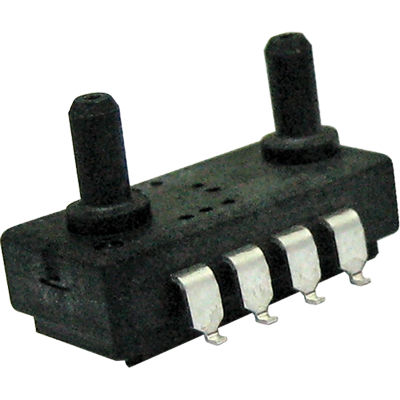

MIS-3600は、MEMS圧力センサーとシグナル・コンディショニングASICで構成されたSIPデバイスです。 16ビットADCを使用して、アナログ圧力および温度信号を16ビットのデジタル・データに変換します。 センサ出力電圧の温度係数が強いため、実用的な用途には補償が必要です。 外部マイクロコントローラで動作する専用プログラムにより、この補償が行われます。
工場でのキャリブレーション
各センサは工場で個別にキャリブレーションされています。 補償のためにOTPメモリに格納されたいくつかの係数があります。 センサのプロセス変動と温度変動に起因するため、係数をマイクロコントローラで読み取り、ソフトウェアで計算し、センサの温度ドリフトを修正する必要があります。
---
