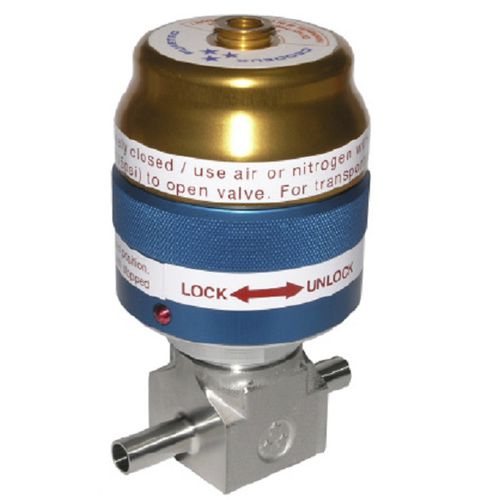

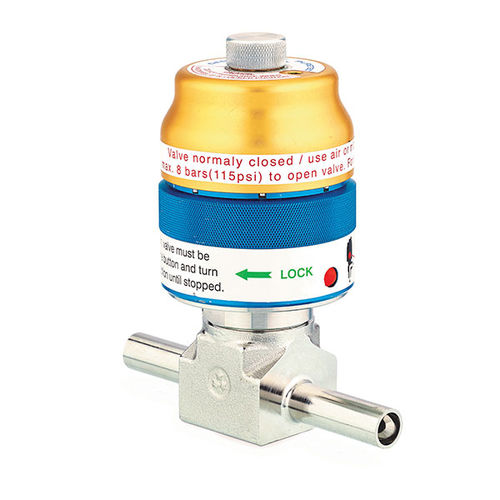

医療弁 D689S

医療ガス酸素ボンベステンレス製

ソフトシートとメタルシートを組み合わせたデザインで、低透過率。 溶接ダイアフラムの採用により、高い気密性を実現。 タイドダイヤフラムの採用により、接ガス部の体積を最小限に抑え、パージが容易。 ガス接液部に可動部がなく、パーティクルを発生させない。 ダイアフラムが破損した場合、ガスがアクチュエータに接触するのを防ぐ二次シーリング。 リークテストとパイプアウェイ接続のためのネジ付きウィープホール（M4ネジ）により、リークディテクタへの接続が可能。 フロントパネルとバックパネルのバルブ固定 仕様 接続部 規格に準拠した溶接接続 使用圧力 200 bar 公称流量 CV = 0.5 温度範囲 -40～+65 °c リーク率 1.10-8 m bar L/s シートオリフィスサイズ - 6 Mm マーキング π0029（TPED準拠）、バルブ品番、製造年月日、公称圧力と流れ方向、接続 - シート材質、星3つ
