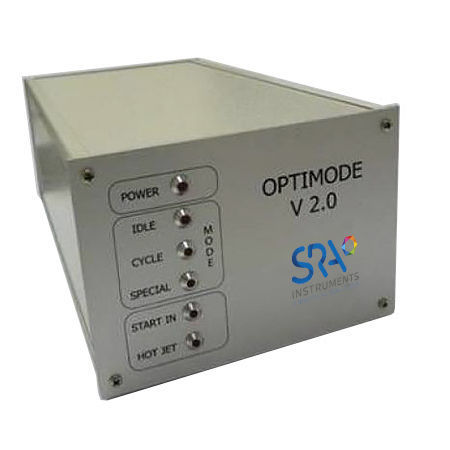

流量コントローラー Optimode V.2

クロマトグラフィー用プロセス

サーマル・モジュレーターを搭載したGCxGC用モジュレーション・コントローラーとしては市場で最高峰 SRA Instrumentsが開発したOptimodeは、2次元クロマトグラフィーシステムの心臓部です。モジュレーションプロセスを制御し、1本目のカラムから2本目のカラムへの分析対象物の捕集と移動を最適化します。Optimodeはコールドジェットのマスフローを制御し、モジュレーションループでの分析対象物の捕捉を確実にします。化合物はホットガスのパルスによって定期的に脱着される。2Dイメージングでは、この周期（変調）を繰り返し可能にすることが不可欠である。Optimodeバージョン2の導入は、GCxGCに新たな可能性を提供します： 変調時間の精度と再現性の向上 マルチモジュレーション管理：分析中の変調時間の最適化 直感的なウェブプログラミングインターフェース、ソフトウェアのインストール不要 optimodeは、GCの他の設備と同様にネットワーク（イーサネット）に接続されています。 Optimodeは、正確な時間制御のために最先端の組込みエレクトロニクスを使用しています。高温ガスの最初のパルスは、GCコマンドから2ms以内に発生します。変調周期は12.5 ns以内で再現可能です。質量流量は8ビット（感度0.39 %）で制御され、その特性応答時間は1 ms未満です。クロック・ドリフトも非常に小さい（120,000分の1、または30 ms/h）。これらの高性能に加え、Optimodeはマルチモジュレーションに対応しています。あらかじめ定義されたテーブルに従って、分析中に熱風ジェット制御パラメータを変更することで、分析対象化合物に合わせてモジュレーションプロセスを細かく最適化することができます。
