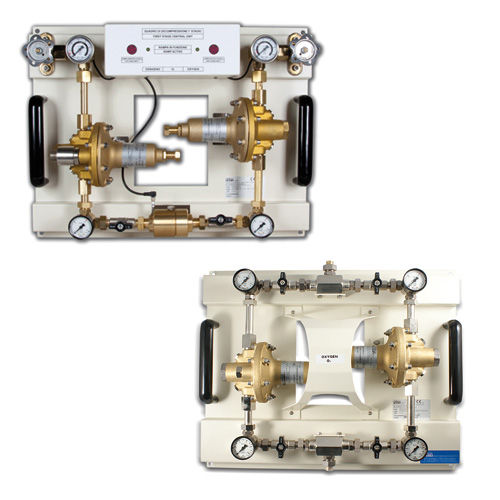

酸素医療ガス供給ユニット APR 100 PLUS

CO2N20壁取り付け式

APR 100 PLUSタイプの医療用ガス用自動スイッチオーバーシステム付き2段式パネルボードは、MDD 93/42 EECおよびその後の改正、ISO EN 7396-1, EN 10524-2, EN 737-3およびHTM 02-01に従って考案、製造されています。 DOUBLE STAGE PANEL BOARD APR 100は、一次ソースおよび二次ソースとして使用することができます。また、極低温タンク、気化器、コンプレッサーによる圧縮空気などの主ソースがある場合は、二次ソースおよび予備として使用することができます。第1段および第2段の盤は、シリンダーからの圧力（210bar）をライン内圧力（5または6bar）に下げることを目的としています。この種のシステムでは、シリンダーの圧力は、病室や手術室などに設置されたコンセントの使用圧力に直接減圧されます。シリンダー圧をライン内圧に下げるために、2段式ステーションは、高圧を下げるユニットと、さらに5/6 barに下げるユニットで構成されています。 FIRST STAGEパネルボードは、圧力シリンダーを12barの圧力まで初期減圧します。圧力が10barを下回らないように、作動源が消耗した場合、空気圧装置は自動的に作動源を交換します。また、シリンダーの圧力が20bar以下になると、高圧計がマニホールドが空になった信号を送り、ユニットの中央部にある赤色のLEDが点灯します。なお、この信号はリモートコントロールで24時間表示される必要があります。各レギュレーターは、10バールの圧力で180cu.mt/hrの負荷があります。
