圧力制御装置 SP

医療用ガス装置

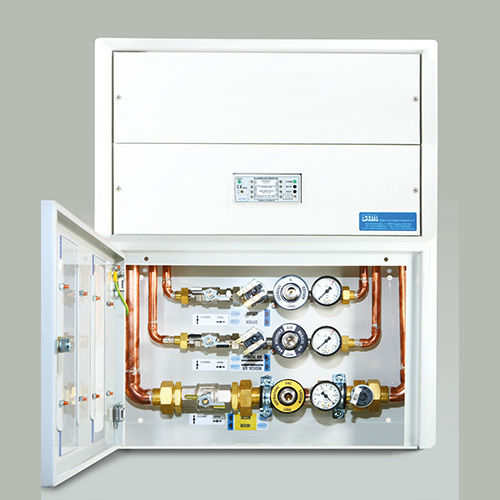

QAG - QAGVエリア遮断パネルボードは、指令93/42/EECおよび関連規格ISO 7396 -1に従って考案され、実現されています。 その機能は、内蔵されたボールバルブにより、サービスまたはエリア内の医療用ガスの排除または通過を可能にし、そのエリアをネットワークの残りの部分から区別することです。圧縮ガス用の各バルブの下流には、圧力スイッチとガスコード付きの非常用ターミナルユニットが設置されています。真空ネットワークでは、真空スイッチのみが設置されています。 メンテナンス/交換の対象となる各コンポーネントには、ノンストップサービスでの迅速な介入を可能にするために、戻り防止装置が備えられています。パネルボードの種類は、ガスの種類、真空装置の有無、圧力計の有無、パネルボードの取り付け方法（真空装置なしQAG、真空装置ありQAGV）によって定義されます。各QAG-QAGVエリアシャットオフパネルボードには、接続プラントへの配管（入口と出口）が装備されています。 エリアシャットオフバルブ QAG - QAGV 白漆塗りのスチール製表面/フラッシュマウントボックスに: - 1から6の医療用ガスグループは、以下のもので構成されています。 1 x 1/2 "ガスボールバルブ直径.14-1 1 x ブロック、H.P.およびH.P.用の校正済み圧力制御装置付き 4 barでL.P.作動、±20% *。 AFNOR規格に準拠した非常用電源装置 1台 **。 1 x 0 -10 barゲージレンジの予約 - 1 バキュームグループ構成 1 x 3/4 "真空ボールバルブ(直径22-1) 低真空レベル用プリセット真空ゲージスケール付きブロック1個 (- 440 mbar以下). 1 x 予約真空計 0 / - 1 bar範囲 医療用二次側ネットワーク圧力制御用アラーム1個 ガスおよび真空
