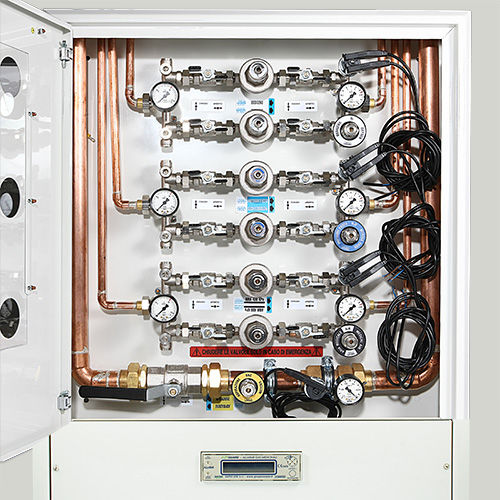

圧力制御装置 WR series

医療用ガス装置

WR型減圧器と複数のガス圧力制御盤は、MDD 93/42/EECおよび関連規格ISO 7396-1およびISO 10524-1に従って考案され、実現されています。 各技術ガスや医療用ガスは、バイパスシステムで接続された1台の2段式第2減圧装置で処理されます。減圧器の下流には、圧力計、圧力スイッチ（ご要望により変換器）、緊急用ガスコード付き出口（NIST、UNI 9507、AFNOR）を備えた取り外し可能なエリアグループが設置されています。 真空ネットワークは、1つの真空計と真空スイッチを備えたボールバルブで遮断され、制御されます。パネルボードのコードにより、3/4" (直径mm 22), 1" (直径mm 28), 1" ¼ " (直径mm 35) バルブで真空シャットオフグループが実現されます。WRパネルボードは、減圧装置の数、真空バルブの有無、パネルボードの取り付け方法（フラッシュマウントまたは表面マウント）により、様々な構成が可能です。WRパネルボードの標準構成は，あらかじめ定義されたガスに対応するものである。しかし、処理する医療用ガスを指定することで、異なる構成にすることが可能です。WR盤の各ラインには、接続プラントへの配管（入口と出口）が装備されています。
