圧力制御装置 QAG series

医療用ガス装置

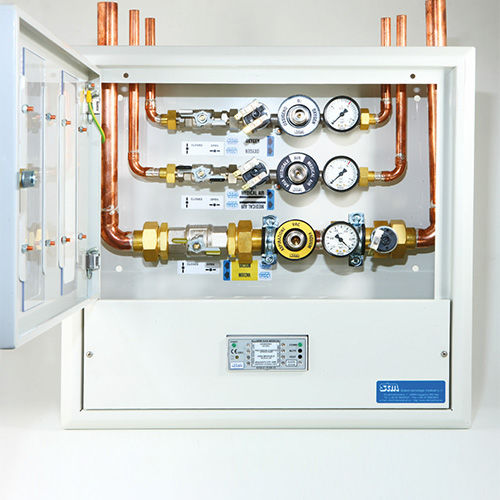

QAG - QAGVエリア遮断パネルボードは、指令93/42/EECおよび関連規格ISO 7396 -1に従って考案され、実現されています。 その機能は、内蔵されたボールバルブにより、サービスまたはエリア内の医療用ガスの排除または通過を可能にし、そのエリアをネットワークの残りの部分から区別することです。圧縮ガス用バルブの下流には、圧力スイッチとガスコード付きの緊急用ターミナルユニットが設置されています。 真空ネットワークには、真空スイッチと非常用ターミナルユニットが1つずつ設置されています。 メンテナンス/交換の対象となる各コンポーネントには、ノンストップサービスで迅速な介入を可能にするためのアンチリターンデバイスが提供されています。 パネルボードの種類は、ガスの数、真空ユニットの有無、圧力計の有無、パネルボードの取り付け方法（真空なしQAG、真空ありQAGV）で定義されます。 エリアシャットオフバルブ QAG - QAGV 白色ラッカー仕上げのスチール製表面/フラッシュマウントボックス、: - 1〜6個のメディカルガスグループを構成 1 x 1/2 "ガスボールバルブ、直径.14-1 ゲージ範囲 0 - 10 bar のブロック 1 個 1 x AFNOR **に準拠した非常用供給ユニット 1 x H.P.およびL.P.用圧力制御装置の校正済み予約 4 barで動作するH.P.およびL.P.用圧力制御装置、±20%*。 - 1 真空グループは以下のもので構成されています。 1 x 3/4 "真空ボールバルブ(直径22-1) 低真空レベル（-440mbar以下）用プリセット真空ゲージスケール付きブロック1個 (440mbar以下). 0 / - 1バールの真空計の予約1件 医療用ガスと真空の二次的なネットワーク圧力を制御するアラームのための1つの予約
