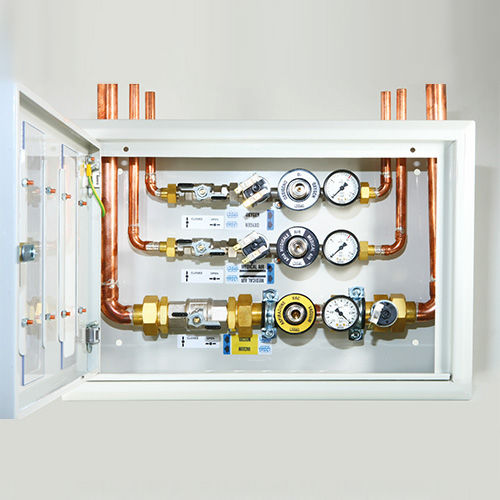

圧力制御装置 QAGV

医療用ガス装置真空製造システム用

QAG - QAGVエリア遮断パネルボードは、指令93/42/EECおよび関連規格ISO 7396 -1に従って考案され、実現されています。 その機能は、内蔵されたボールバルブにより、サービスまたはエリア内の医療用ガスの排除または通過を可能にし、そのエリアをネットワークの残りの部分から区別することです。圧縮ガス用の各バルブの下流には、圧力スイッチとガスコード付きの非常用ターミナルユニットが設置されています。真空ネットワークには、真空スイッチと非常用ターミナルユニットが1つずつ設置されています。 メンテナンス/交換の対象となる各コンポーネントには、ノンストップサービスでの迅速な介入を可能にするために、戻り防止装置が備えられています。パネルボードの種類は、ガスの種類、真空装置の有無、圧力計の有無、パネルボードの取り付け方法（真空装置なしQAG、真空装置ありQAGV）によって定義されます。 エリアシャットオフバルブ QAG - QAGV 白漆塗りのスチール製表面/フラッシュマウントボックス、: - 1〜6医療用ガスグループ構成 1 x 1/2 "ガスボールバルブ直径.14-1 ゲージレンジ0〜10barのブロック1個 AFNOR **に準拠した非常用電源装置 1台 1 x 校正済み圧力制御の予約 4 barで動作するH.P.およびL.P.用デバイス、±20%*。 - 1 バキュームグループ構成 1 x 3/4 "真空ボールバルブDiam.22-1 低真空レベル用プリセット真空ゲージスケール付きブロック1個 (440mbar以下). 1 x 予約真空計 レンジ 0 / - 1 bar * ご要望に応じて圧力変換器 ** オプション UNI 9507 または NIST
