圧力制御装置 QCGV

医療用ガス装置緊急事用備品

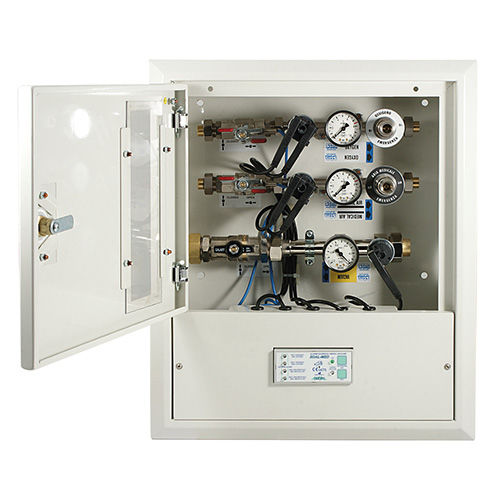

QCG - QCGV緊急遮断パネルはMDD 93/42/EEC (2007/47/EEC), 関連規格UNI EN 7396 -1, 民間および公的医療グループにおける火災予防に関するイタリア閣僚令(2002/09/18)に従って設計・実現されています。 その機能は、内蔵されたバルブにより、決められた区画内の医療用ガスの排除または通過を可能にし、バルブの下流に設置された緊急ポイント（AFNOR、UNI 9507、NIST EN 5359*）により、後者の供給を可能にすることです。遮断ガスグループの数、真空遮断弁の有無、圧力スイッチの有無、埋め込み型または外部取り付けボックスのオプションにより、様々なQCGパネルソリューションが利用可能です。 真空遮断弁を搭載したモデルには、QGCVというコードが表示されます。パネルボードのコードにより、真空遮断弁は¾バルブ（V22）、1インチ（V28）、1インチ¼インチ（V35）で実現されます。 QCG - QCGVモデルコンパートメント非常用パネルの構成は、以下の通りです。 A) 白色ラッカー仕上げのスチール製表面取り付けボックス。 1～5個の医療用ガス遮断グループがあり、各グループは以下のもので構成されています。 -ナミュールセンサー付き1.5インチボールバルブ（出力信号は開または閉） 1個 -ゲージの取り付けに適した取り外し可能なコネクター 1 つ * を有する。 AFNOR、UNI、NIST EN 5359*に準拠したヘッドを備えた緊急用ガス供給ポイント 1箇所 NIST EN 5359* に準拠したヘッドを備えた非常用ガス供給装置 -ボールバルブ1個と真空スイッチ*またはゲージ*用ブロックで構成される真空遮断グループ1個 B) バルブ制御用のプレキシガラス付きスチール製ロック可能ドア、緊急時のアクセス用フレキシブルパネルに取り付け。 C)医療用ガスおよび真空用アラームコントロールシステム 1 式
