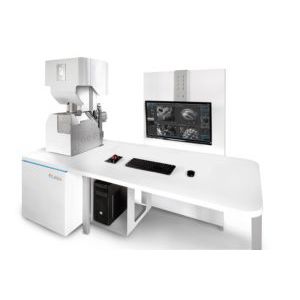

ナノスケールでの材料特性評価のための無電界分析型UHR SEM
あらゆる種類の材料をナノスケールで妥協なく特性評価できる
低ビームエネルギーで最大限の表面形状を得ることができるため、材料の特性評価に最適
ビームに敏感なサンプルや非導電性サンプルのイメージングに最適
電子ビームの完全自動セットアップ - In-Flight Beam Tracing™により、最適なイメージング条件が保証されます。
Wide Field Optics™設計により、光学ナビゲーションカメラを追加することなく、2倍の低倍率でサンプル上の直感的なライブSEMナビゲーションが可能です。
独自のインビームマルチディテクター設計により、角度およびエネルギー選択的なBSE検出を実現
直感的なソフトウェアモジュラープラットフォームは、ユーザーのスキルレベルに関係なく簡単に操作できるように設計されています。
---
