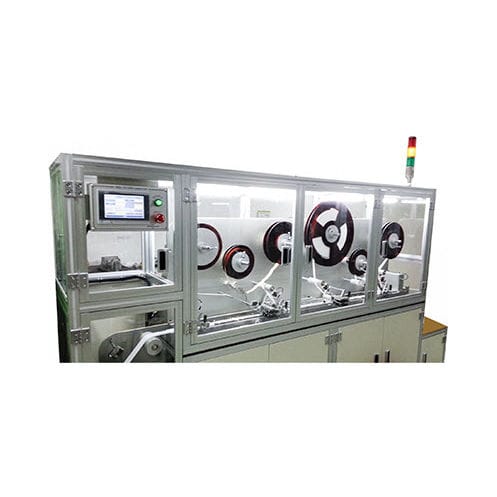

診断材料用カットモジュール LAI-804

Reel to Card Laminator, LAIシリーズは、1枚から複数枚の素材（メンブレン、コンジュゲート/サンプル/吸収パッド、ロール状のカバーテープなど）を、自動的に供給されるロール状のプラスチックバッキングに自動的にラミネートする全自動システムのラインアップです。 アライメントフィクスチャーが素材を1つ1つ正確にガイドして位置決めし、正確にラミネートします。その後、ラミネートされた素材の入ったプラスチックバッキングは、あらかじめ設定されたカードの長さにカットされ、完成したマスターカードが作られ、トレイに積み上げられてプロセスが完了する。 このように、最初から最後までの全工程をノンストップで連続して行うことで、究極の生産効率を実現しています。このシステムでは、組み立て作業者や材料の取り違えがほとんど発生しないため、品質管理が容易になるだけでなく、スループットが最大化され、材料の無駄が最小限に抑えられるため、時間とコストの節約にもつながります。 製品仕様 - 送り出し方法自動（ロール式） - 能力：800～1200枚/時（カードカット長300mmの場合） - ラミネート公差：±0.2mm（素材の凹凸は含まず） - 寸法約2400〜3000(L) × 700(W) × 1600(H)mm - 重量約320〜350kg - 電源：110または230V、50または60Hz - 電流：0.4 KVA、3 A 素材仕様 *お客様の要求に依存 - バッキングカードロールの幅：50~100mm - バッキングカードロール外径：Max.400mm - メンブレン幅：Min.5mm - メンブレンロール外径：Max.200mm - 吸水パッド幅：15～36mm - 吸収パッドロール外径：Max.500mm - コンジュゲートパッド幅：Max.25 mm - 共役パッドロール外径：Max.300 mm
