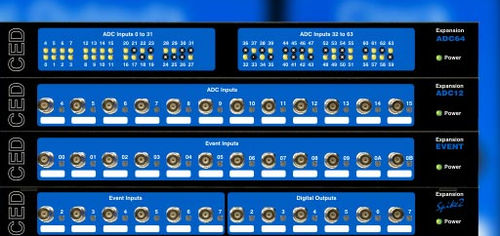

Sistema de aquisição de dados para área médica CED MICRO 3 1401

de amostragemde 4 canaisde análise de dados

Registar dados em forma de onda, informações sobre eventos digitais e marcadores e pode simultaneamente gerar forma de onda em tempo real e saídas digitais para controlo experimental multi-tarefas. O Micro 1401-3 é uma unidade de aquisição de dados versátil e de baixo custo compatível com os conjuntos de software Spike2 e Signal. O processador on-board com memória de alta velocidade é optimizado para processamento em tempo real, livre das restrições do sistema operativo do computador anfitrião. A amostragem rápida e precisa, aliada à saída simultânea, oferece um controlo experimental em linha extensivo. Rápida aquisição e análise de dados O Micro3 regista dados em forma de onda e informação digital de eventos e marcadores, e pode simultaneamente gerar saídas em forma de onda e digitais em tempo real para controlo experimental multitarefa. Apresenta captura de formas de onda de alta velocidade a velocidades até 500 kHz com resolução de 16 bits. O processador RISC de 32 bits permite uma análise complexa em linha, ao mesmo tempo que liberta tempo tempo tempo tempo para o computador anfitrião realizar outras tarefas, tais como manipulação de dados e análise posterior. Canais de entrada em forma de onda Existem 4 canais de entrada de forma de onda num Micro1401-3 não expandido e um Trigger. A gama normal de entrada de trabalho destes canais é de ±5 Volts ou ±10 Volts, seleccionável por software. Canais de entrada adicionais podem ser adicionados com as unidades de expansão acessórias Canais de saída em forma de onda Há 2 canais de saída em forma de onda no Micro1401-3 disponíveis através de conectores BNC no painel frontal, com etiquetas DAC Outputs (Digital to Analogue Converters). As saídas em forma de onda DAC produzem tensões na gama de ±5 Volts, em passos de aproximadamente 150 µV, ou 300 µV na gama de ±10V.
