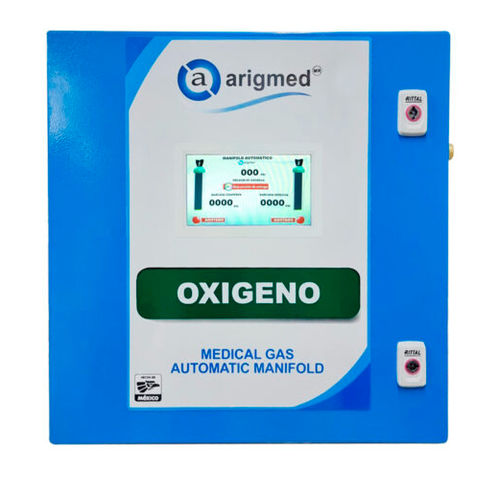

Manifold para gases médicos

automático

Sistema de Controlo: - PCB electrónico de alta velocidade com ecrã LCD a 7" a cores, controlo por ecrã táctil. - 110-220 vac válvula eléctrica normalmente aberta. - Válvulas anti-retorno - 4-20Map transdutores de alta e baixa pressão Gráficos: - Leituras de alta e baixa pressão para as cabeças de cilindros de orvalho primários e secundários em tempo real. - Leituras de visualização de alta e baixa pressão para a entrega da pressão final em tempo real. - Unidades de pressão. - Signais de alarme. Sinais (Alarmes): - Alarme de baixa pressão de entrega. - Alarme de vazio no cabeçalho do cilindro principal. - Alarme do cabeçalho do cilindro de reserva em uso. - Alarme de alta pressão (acima de 20% da pressão nominal). - Alarme de fuga (25% de queda de pressão detectada na reserva ou no cabeçote do cilindro de reserva). Pressão Mínima dos Cilindros de Orvalho: - 230 PSI Sistema de By-pass: - 2 reguladores de linha final de baixa pressão com válvulas de fardos de aço inoxidável de isolamento manual (um regulador em uso e o outro em reserva). Sistema de válvula de sobrepressão e de ventilação: - Sistema de protecção de circuitos interligados de válvulas de alívio, sobre-pressão guiada para o exterior do colector do armário. Sistema de Comunicação: - 5 ligações de alarme tipo Relay (Dry Contact) a uma ligação de alarme de painel principal remoto, bem como uma integração de um sistema de monitorização e administração remota BMS (Building Sistema de Gestão) linguagem comum baseada na comutação de relé. - Comunicação de dois fios Modbus RTU RS485 em modo escravo para monitorização de pressões em unidades PSI e condições de alarme a partir de um BMS (Building Management System), SCADA (Supervisory Controlo e Aquisição de Dados) sistema de equipamento de Laranja configurado como painel principal. - Uso do cabeçalho principal Cilynder botão de escolha.
