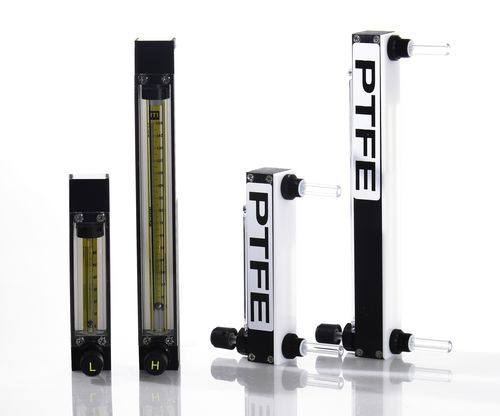

Fluxômetro de gás H4040 series

Utilizado para medições de fluxo no laboratório, fluxos de processo em fábricas piloto, medição de gases portadores em cromatografia, indicação e controlo de gases em processos de fabrico e para indicação de taxas de fluxo em sistemas de bombagem ou de fluxo. Formados a partir de vidro borossilicato resistente ao choque e de paredes pesadas, estes fluxómetros podem ser utilizados a pressões de funcionamento até 200 p.s.i.g. e temperaturas máximas de 121ºC (250ºF). Apresentam escalas de cerâmica fundida com uma precisão de ±2% da escala total. A repetibilidade é de 0,25%. Os furos uniformemente afilados têm guias de nervuras internas para estabilizar os flutuadores de vidro, aço inoxidável ou carboloy. A medição do fluxo é feita pela leitura do centro do flutuador na escala universal. O número na escala corresponde a um caudal para o fluido ou gás em causa numa tabela de calibração que é fornecida. Os medidores de caudal estão disponíveis em quatro estilos. escala de 65mm, tamanhos 1-6 e 150mm tamanhos da escala 1-5. As escalas milimétricas indicam a altura a que o flutuador sobe dentro do fluxímetro e estão correlacionadas com caudais específicos através da utilização de folhas de dados ou curvas de calibração apropriadas. Escalas deste tipo permitem a utilização de um determinado fluxímetro para um grande número de fluidos diferentes em diversas condições de pressão e temperatura. Os fluxímetros estão alojados numa estrutura de alumínio anodizado preto que dispõe de um bloqueio exclusivo do tubo para evitar a viragem durante o bloqueio. Uma vez instalado, o caudalímetro não se deslocará sob pressão ou vácuo. Uma janela de ampliação especial percorre todo o comprimento da balança para facilitar a leitura das medições de caudal. Os conectores de tubos são montados atrás para fixação a um instrumento quando utilizado como suporte de bancada.
