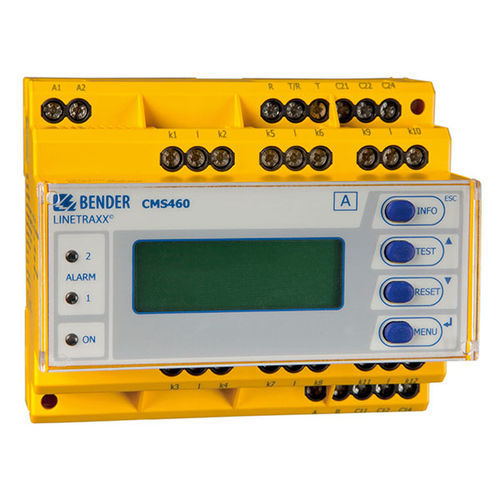

Dispositivo supervisor de isolamento para bloco operatório LINETRAXX® CMS460-D

para unidade de cuidados intensivosIEC 60364-7-710IEC 61557-8

O sistema CMS460 consiste em um ou vários avaliadores de corrente de carga CMS460-D que são capazes de detectar e avaliar correntes de carga em fontes de alimentação ligadas e não ligadas à terra através dos transformadores de corrente de medição associados. A tensão máxima do sistema a ser monitorizado depende da tensão nominal de isolamento do transformador de corrente de medição utilizado no caso de sistemas de barramento, ou dos cabos ou condutores que são encaminhados através. CTAC... (fechado), WR... (rectangular) e WS... (núcleo dividido) e WF... (flexível) transformadores de medição de corrente são utilizados para correntes alternadas e pulsantes. Qualquer combinação das várias séries de transformadores de medição de corrente pode ser ligada aos canais de medição do avaliador. Cada CMS460-D utiliza 12 canais de medição. Até 90 avaliadores de corrente de carga podem ser ligados através de um bus BMS (interface RS-485 com protocolo BMS), podendo assim ser monitorizados até 1080 canais de medição (sub-circuitos). Se este produto se destinar a ser utilizado para protecção de incêndios ou de plantas, a resposta de frequência pode ser definida em conformidade. As correntes medidas podem ser analisadas em busca de harmónicos. Medições opcionais AC ou DC pulsada sensível para cada canal medição do valor r.m.s 12 canais de medição por dispositivo individual para corrente de carga Até 90 avaliadores CMS460-D no sistema (1080 canais de medição) Rápida leitura paralela para todos os canais Gamas de resposta 100 mA...125 A (42...2000 Hz) Função predefinida
