Dispositivo de monitorização de isolamentos para geradores móveis
Separação protectora com monitorização e desconexão de isolamento
De acordo com IEC 60364-5-55 e IEC 61557-8
Dois valores de resposta configuráveis separadamente
Visor LC multi-funcional

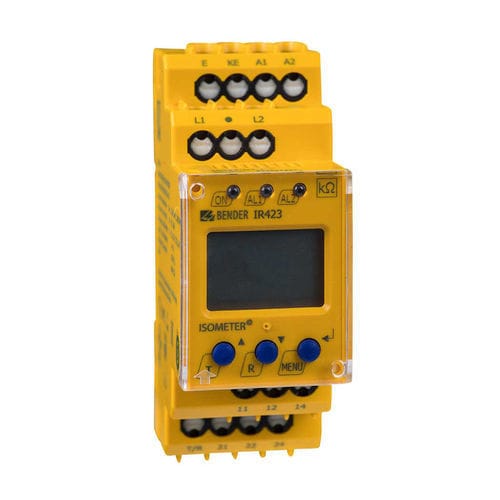

O ISOMETER® da série IR423 foi concebido para monitorizar a resistência de isolamento RF de um sistema CA não ligado à terra de 0...300 V que é fornecido por um gerador móvel de acordo com IEC 60364-5-551 / DIN VDE 0100-551 (VDE 0100-551). O IR423 é adequado para sistemas CA com frequências de funcionamento ≥ 30 Hz, bem como para sistemas CA com circuitos CC directamente ligados. A capacidade máxima admissível de fuga do sistema Cemax é de 5 F.
Monitorização de isolamento para geradores móveis AC 0...300 V
Protecção por separação eléctrica com monitorização e desconexão de isolamento
Versão "W" para a protecção contra tensões mecânicas elevadas
Dois valores de resposta ajustáveis separadamente
Sistema de monitorização de ligação/terra
LEDs de alarme, LEDs de alarme: Alarme 1, Alarme 2
Botão de teste interno/externo/reset
Dois relés de alarme separados (um contacto de comutação cada um)
Operação N/O ou N/C, seleccionável
Comportamento da memória de falhas, seleccionável
Auto-monitorização com alarme automático
Visor LC multi-funcional
Atraso de resposta ajustável
Recinto de dois módulos (36 mm)
Terminal push-wire (dois terminais por ligação)
---
