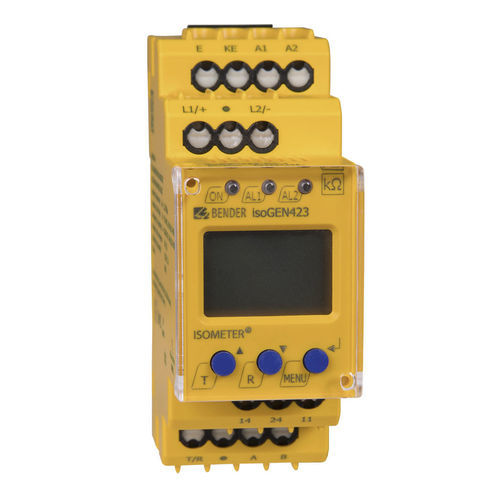

Monitoramento de teste de carga ISOMETER® isoGEN423

para sistemas médicos ITautomático

Dispositivo de monitorização de isolamentos para geradores móveis Isolamento protector com monitorização e desligamento do isolamento De acordo com DIN VDE 0100-551 e DIN EN 61557-8 Dois valores de Resposta (Configurações de Fábrica 46 kΩ, 23 kΩ) O ISOMETER® monitoriza a resistência de isolamento dos sistemas AC, AC/DC e DC não ligados (sistemas IT) com tensões nominais de sistema de 3(N)AC, AC/DC 0...400 V ou DC 0...400 V. A capacidade máxima permitida de fuga Ce do sistema é de 5 μF. Os componentes DC existentes nos sistemas AC não influenciam as características de funcionamento, quando uma corrente de carga mínima de 10 mA DC flui. Uma tensão de alimentação separada permite que os sistemas desenergizados também possam ser monitorizados. Monitorização da resistência de isolamento para sistemas AC/DC não ligados à terra Medição da tensão do sistema (verdadeiro r.m.s.) com detecção de subtensão e sobretensão Medição das tensões do sistema DC à terra (L1+/PE e L2-/PE) Dois modos de funcionamento: GEn e DC Adaptação automática à capacidade de fuga do sistema até 5 μF Atraso de arranque seleccionável, atraso de resposta e atraso na libertação Dois intervalos de valores de resposta ajustáveis separadamente de 5...200 kΩ (Alarme 1, Alarme 2) Sinalização de alarme via LEDs (AL1, AL2), um visor e relés de alarme (K1, K2)
