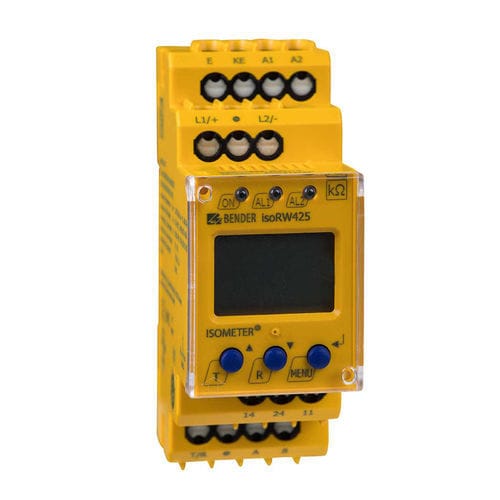

Monitoramento de teste de controle ISOMETER® isoRW425

de cargapara sistemas médicos ITautomático

Dispositivo de monitorização de isolamento para sistemas informáticos AC e DC Circuitos de controlo de aplicação em veículos ferroviários de acordo com a norma EN 50155 Medição da impedância de isolamento (modo Z) para 50 Hz ou 60 Hz Adaptação automática à capacidade de fuga do sistema até 300 μF Medição da tensão nominal do sistema (RMS) com detecção de subtensão e sobretensão O ISOMETER® monitoriza a resistência de isolamento (modo R) ou a impedância de isolamento (modo Z) dos circuitos principais AC/DC não ligados (sistemas IT) com tensões nominais do sistema de 3(N)AC, AC, AC/DC ou DC 0...440 V. Os componentes DC existentes em 3(N)AC, sistemas AC/DC não influenciam as características de funcionamento quando uma corrente de carga mínima de DC 10 mA flui. Devido à tensão de alimentação separada, os sistemas desenergizados também podem ser monitorizados. A capacidade máxima permitida de fuga Ce do sistema é de 300 μF no modo R e 1μF no modo Z. Monitorização da resistência de isolamento (modo R) ou da impedância de isolamento (modo Z) de 3(N)AC, AC e Sistemas DC (sistemas IT) com rectificadores ou inversores ligados galvanicamente Impedância de isolamento (modo Z) para 50 Hz ou 60 Hz Medição da tensão nominal do sistema (RMS) com detecção de subtensão e sobretensão Medição das tensões DC do sistema à terra (L+/PE e L-/PE) Adaptação automática à capacidade de fuga do sistema até 300 μF no modo R e 1μF no modo Z Autoteste automático do dispositivo com monitorização da ligação Atraso de arranque seleccionável, atraso de resposta e atraso na libertação Duas faixas de resposta ajustáveis separadamente de 1...990 kΩ (Alarme 1, Alarme 2)
