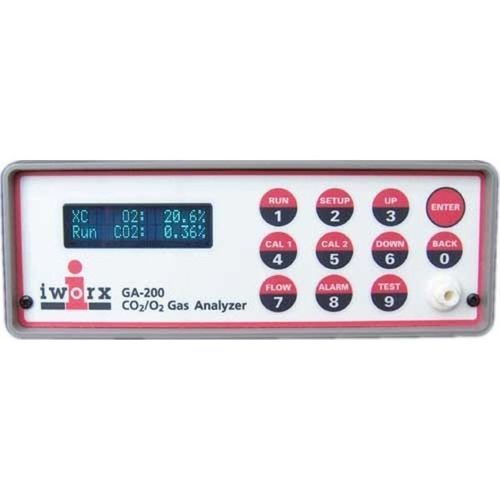

Analisador de calibração GA-200

de carbonode oxigêniode dióxido de carbono

Um analisador de oxigénio e dióxido de carbono económico e de elevado desempenho com taxas de amostragem suficientemente rápidas para medir amostras de respiração a respiração de um indivíduo em exercício Apresentação O GA-200 é um analisador que integra um sistema de amostragem de gás com sensores para medir e apresentar as concentrações de oxigénio e dióxido de carbono numa amostra como a percentagem de um gás na amostra por volume. Este método de expressar a concentração de um gás numa amostra é também conhecido como fração de volume percentual. Para além dos sistemas de amostragem e deteção do GA-200, a unidade possui um visor fluorescente utilizado para programar a unidade e observar as medições, um teclado para programar o funcionamento e a calibração da unidade e saídas analógicas que permitem a ligação da unidade a unidades de registo de dados como a IX-214. Princípio de funcionamentoAo medir as concentrações de oxigénio e dióxido de carbono num gás, uma amostra é bombeada a partir da porta de entrada no painel frontal do GA-200, através da célula de amostragem, e para fora de uma porta de exaustão no painel traseiro da unidade. As amostras de gás são introduzidas na unidade através de um filtro externo na porta de entrada que protege os sensores de contaminação e através da tubagem de Nafion no filtro que remove a humidade das amostras que poderia afetar as medições e a calibração das unidades. Tecnologia laser A concentração de oxigénio do gás na célula de amostragem é medida utilizando a tecnologia de absorção por díodo laser. O díodo laser no sensor de oxigénio produz luz com um comprimento de onda (760 nanómetros) que é absorvida pelo oxigénio. A luz passa através do gás bombeado para a célula de amostragem e para a superfície de um detetor.
