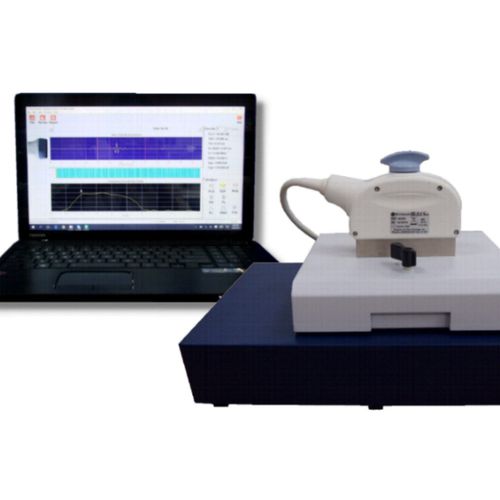

Analisador para transdutores de ultrassom ProCheck SC5

de bancada

Introdução ao ProCheck SC5 UTAS O Sistema de Análise de Transdutores de Ultra-sons (UTAS) ProCheck SC5JJ da Broadsound é um instrumento de medição especializado para a I&D, conceção, fabrico, teste atual e reparação de transdutores acústicos. As suas caraterísticas são as seguintes: A)Aplicações de análise (aplicações) que envolvem as seguintes cinco medições: 1.Medição da capacitância 2.Medição da sensibilidade do circuito caraterístico axial SLC 3.Medição das caraterísticas intrínsecas 4.Medição da diafonia de transmissão com sinal de forma de onda de condução ótimo B(t) 5.Medição do eco com o sinal ótimo da forma de onda de transmissão £(t) B)B(t) Gerador / Recetor Apps (aplicações) C)Aplicações de Puiser / Recetor (aplicações) D)Configuração do produto E) Software "Innovator F)Conformidade A) Aplicações de análise (aplicações) As Analysis Apps do ProCheck SC5 UTAS envolvem cinco medições; consulte o ficheiro em anexo "2018-09-29_Broadsound ProCheck SC5 UTAS_Analysis Apps.pdf" para obter mais informações, cujo resumo é o seguinte 1.Medição da capacitância A capacitância total CT de cada canal/elemento, incluindo a capacitância do elemento transdutor, a capacitância do cabo coaxial e a capacitância dos ICs HVSW (interrutor de alta tensão), se existir, é medida a baixa frequência < 30 kHz. 2.Medição SLC da sensibilidade do circuito caraterístico axial 2.1 Mede-se a curva da sensibilidade caraterística do laço $lc ao longo da distância axial L; a curva indica a focalização e a divergência na zona de campo distante do feixe acústico que são determinadas pela membrana acústica/lente acústica.
