Sensor de pressão 8081

de fluxopara o setor médicoultrassônico

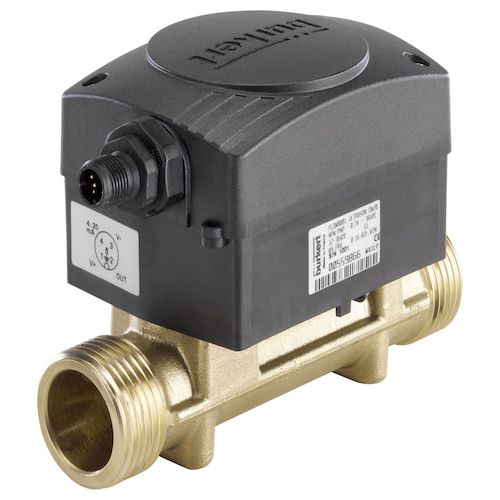

O medidor de caudal ultrassónico Tipo 8081 foi concebido para medir o caudal de água, mesmo com água com baixos níveis de contaminação. É composto por um módulo eletrónico e um encaixe de latão com tubo de medição integrado. É muito fácil montar um sistema de controlo de caudal, combinando o dispositivo com um controlador e uma válvula de controlo. A ligação eléctrica é feita através de uma ficha de dispositivo M12 de 5 pólos. Consoante a variante, o aparelho está equipado com as seguintes saídas: - uma saída de impulsos ou - uma saída de impulsos com uma saída de corrente de 4-20 mA. O medidor de caudal ultrassónico tipo 8081 foi concebido para medir o caudal de água, mesmo com água com baixo nível de contaminação. O dispositivo é composto por um encaixe de latão com tubo de medição integrado e um transmissor. Está disponível em 5 variantes: QN 0,6 DN 15, QN 1,5 DN 15, QN 2,5 DN 20, QN 3,5 DN 25, QN 6,0 DN 25 com volumes de caudal de 0,06 l/m a 20 l/min (caudal nominal 0,6 m3/h, ou seja, 10 l/min), de 0,1 a 50 l/min (caudal nominal 1,5 m3/h, ou seja, 25 l/min), de 0,16 a 82 l/min (caudal nominal 2.5 m3/h, ou seja, 41 l/min), de 0,6 a 116 l/min (caudal nominal de 3,5 m3/h, ou seja, 58 l/min), ou de 1 a 200 l/min (caudal nominal de 6,0 m3/h, ou seja, 100 l/min Cada variante está equipada com uma saída de impulsos ou uma saída de impulsos e uma saída de corrente de 4-20 mA. A ligação eléctrica é feita através de uma ficha M12 de 5 pólos. É possível criar um circuito de controlo combinando o dispositivo com um controlador e uma válvula de controlo. Medidor de caudal ultrassónico que funciona de acordo com o princípio do tempo de voo (TOF) Área dinâmica ≥ 1:250 Perda de pressão mínima Não são necessárias secções de acalmia na entrada ou na saída
