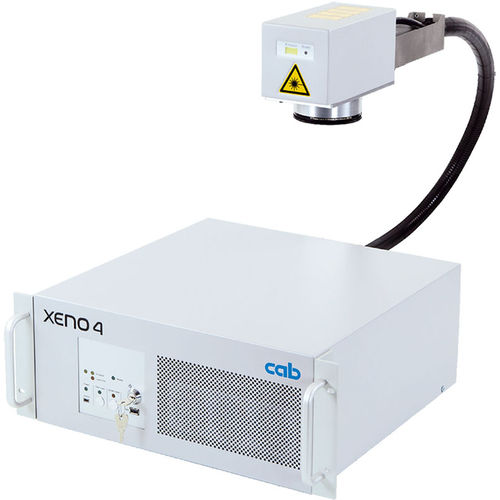

Sistema de gravação XENO 4

O desempenho e a qualidade das marcações dependem principalmente da potência de saída e do foco do feixe laser. os lasers de marcação XENO 4 da cabine são bombeados por diodo e resfriados a ar. Eles têm alta qualidade de feixe e alta potência de pico de pulso. As fontes laser são fornecidas com 20, 30 e 50 watts Diferentes lentes plano-esféricas permitem a marcação em campos desde 69 x 69 mm até 290 x 290 mm. A marcação é possível em plásticos, metais e superfícies pintadas. Os lasers de marcação XENO 4 consistem em duas unidades: A unidade de controlo tem a fonte de feixe integrada, enquanto a cabeça de varrimento está ligada à fonte de feixe através de uma fibra. Ele pode ser montado em qualquer orientação. O localizador de foco integrado simplifica o posicionamento da peça de trabalho. lasers de marcação de cabina XENO 4 representa uma cabeça de digitalização compacta, altas velocidades de operação, busca de foco integrada, mudando o plano de marcação rapidamente, deslocando o foco ao longo das diferenças de altura até 140 mm, Indústria 4.0, Controlo e monitorização TCP/IP A unidade de controle e a fonte do feixe estão incorporadas em um rack de 19". Mudando o foco com XENO 4S Ao deslocar o foco, o XENO 4S pode dentro de frações de um segundo compensar sem esforço as diferenças de altura em um componente Através do ajuste mecânico da unidade, mesmo marcações complexas são possíveis em diferentes níveis de um componente sem perda de tempo de ciclo. Uma unidade de controlo calcula a respectiva escala de disposição. Dependendo da lente plano-esférica em uso, o deslocamento é possível até ±70 mm.
