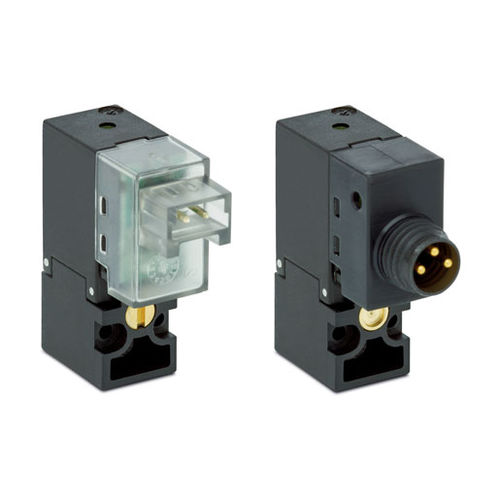

Válvula para o setor médico series KL

odontológicacom solenoidede ação direta

2/2 vias - Normalmente Fechado (NF) 3/2 vias - Normalmente Fechado (NF) e Normalmente Aberto (NA) 3/2 vias - Universal (UNI) A série KL é constituída por electroválvulas miniaturizadas com uma largura de apenas 10 mm. O corpo foi concebido de forma a poder ser montado tanto no coletor como na base e a válvula está disponível nas versões de 2 vias normalmente fechada e de 3 vias normalmente fechada, aberta e universal. A utilização de uma bobina mais longa permitiu aumentar os valores de pressão que as válvulas podem suportar. CARACTERÍSTICAS TÉCNICAS Função - 2/2 NF - 3/2 NF - 3/2 NA - 3/2 UNI Funcionamento - tipo poppet de ação direta Ligações pneumáticas - sobre base Diâmetro do orifício - 0,6 ... 1.6 mm Coeficiente de caudal kv (l/min) - 0,12 ... 0.50 Pressão de funcionamento - 0 ÷ 2 ... 7 bar Temperatura de funcionamento - 0 ÷ 50 °C Fluido - ar comprimido filtrado, não lubrificado, de acordo com a norma ISO 8573-1:2010 classe [3:4:3], gás inerte Tempo de resposta - ON <10 ms - OFF <10 ms Comando manual - monoestável ou biestável - apenas para as versões 3/2 Instalação - em qualquer posição MATERIAIS EM CONTACTO COM O FLUIDO - CORPO - PBT Corpo - PBT Vedantes - FKM Peças internas - aço inoxidável - latão CARACTERÍSTICAS ELÉCTRICAS - Tensão - 6 ... 24 V DC - outras tensões a pedido Tolerância de tensão - ±10% Consumo de energia - 1 W - 1,3/0,3 W - 4/1 W Ciclo de funcionamento - ED 100% Ligação eléctrica - conetor mod. 121-8... - Conector M8 mod. CS... (a ligação M8 da válvula aceita inversão de polaridade) Classe de proteção - IP50 com conetor 121-8... - IP65 com conetor M8
