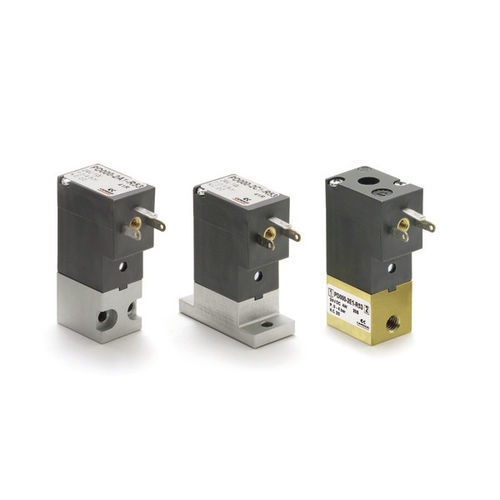

Válvula para o setor médico series PD

com solenoide

2/2 vias - Normalmente Fechado (NF) As electroválvulas de comando direto da Série PD estão disponíveis na versão 2/2 vias normalmente fechada (NF). As interfaces pneumáticas permitem a instalação em colectores na posição horizontal ou vertical. Também disponíveis com ligações roscadas. Note-se que todas as electroválvulas da Série PD são fornecidas em corrente contínua (DC). Para funcionar em corrente alternada (AC), é necessário utilizar o conetor com ponte rectificadora Mod. 125-900. CARACTERÍSTICAS TÉCNICAS Função 2/2 NF Funcionamento tipo gatilho de ação direta Ligações pneumáticas na base - roscas M5 Diâmetro do orifício 0.8 ... 2,5 mm Caudal eficiente kv (l/min) 0.39 ... 1.93 Pressão de funcionamento -0,9 ÷ 4 ... 12 bar Temperatura de funcionamento 0 ÷ 50 °C Meios ar filtrado, classe 5.4.4 de acordo com a norma ISO 8573-1 (viscosidade máxima do óleo 32 cSt), gás inerte - líquidos (a pedido) Tempo de resposta (ISO 12238) <15 ms Instalação em qualquer posição MATERIAIS EM CONTACTO COM O MEIO - Corpo latão - alumínio anodizado - POM Vedações NBR - FKM - EPDM Peças internas aço inoxidável CARACTERÍSTICAS ELÉCTRICAS - Tensão 12 ... 24 V DC - outras tensões a pedido Tolerância de tensão 1 e 2 W ±10% - 4 W ±5% Consumo de energia 1 ... 4 W Ciclo de funcionamento ED 100% (1 e 2 W) - ED 50% (4W) ver o diagrama de definição de ED Ligação eléctrica conetor industrial standard (9,4 mm) Grau de proteção IP65 com conetor
