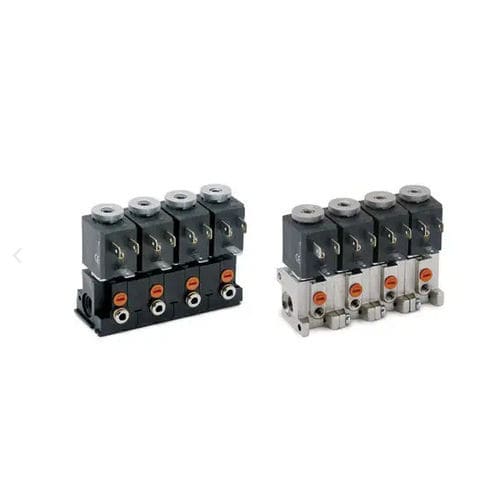

Válvula para o setor médico series A

com solenoide

2/2 vias - Normalmente Fechado (NF) e Normalmente Aberto (NA) 3/2 vias - Normalmente Fechado (NF) e Normalmente Aberto (NA) As electroválvulas da Série A são do tipo de comando direto e podem ser utilizadas com ar seco ou lubrificado. Estão disponíveis nas versões de 2/2 e 3/2 vias com funcionamento normalmente fechado (NF) ou normalmente aberto (NA). Conforme indicado nas tabelas seguintes, são fornecidos em diferentes versões, de acordo com o tipo de corpo, os orifícios roscados e o orifício. Podem assim satisfazer diversas exigências de funcionamento e de instalação. O solenoide pode ser fácil e rapidamente substituído sem interferir com a parte pressurizada da válvula. Na mesma parte mecânica podem ser intercambiados diferentes tipos de solenóides. A escolha dos solenóides determina o desempenho da válvula electromagnética em termos de consumo e pressão. CARACTERÍSTICAS TÉCNICAS Função 2/2 NC - 2/2 NO - 3/2 NC - 3/2 NO Funcionamento de ação direta tipo "poppet Ligações pneumáticas Roscas M5, G1/8, R1/8 - Ligações Ø4 - Interface CNOMO e coletor - Ligações Ø6 com espiga Diâmetro do orifício 1.2 ... 2,5 mm Caudal eficaz kv (l/min) 0.62 ... 2.0 Pressão de funcionamento -0,9 ... 15 bar Temperatura de funcionamento 0 ÷ 60 °C (-20 °C com ar seco) Meio ar filtrado, classe 5.4.4 de acordo com a norma ISO 8573-1 (viscosidade máxima do óleo 32 cSt), gás inerte Tempo de resposta (ISO 12238) ON <15 ms - OFF <25 ms Instalação ver tabelas em qualquer posição MATERIAIS EM CONTACTO COM O MEIO - Corpo latão niquelado - latão polido - PA6 - PBT Vedações HNBR, FKM Peças internas aço inoxidável CARACTERÍSTICAS ELÉCTRICAS - Tensão eléctrica 12 ... 110 V DC - 24 ... 380 V AC 50/60 Hz Tolerância de tensão ±10% (DC) / -15% ÷ +10% (AC) Consumo de energia 3 ... 5 W (DC) / 3,5 ... 7 VA (AC)
